ハーレーのサービスマニュアルをダウンロードする方法と注意点

こんにちは！ハーレーマニアのYUTAです。

愛車の整備手順や締め付けトルクを調べようとすると、サービスマニュアル、オーナーズマニュアル、無料PDFなど、似た名前の資料が出てきます。ただ、これらは内容も入手方法も同じではありません。

ハーレーのサービスマニュアルを探すときは、無料で読める取扱説明書と、詳しい整備に使う技術資料を分けて考えることが大切です。公式のオンライン閲覧サービスもありますが、有料で閲覧できることと、整備書全体をPDFとしてダウンロードできることは別の話です。

この記事では、公式サイトでの探し方から、日本語版・紙の整備書の選び方、年式違いによる取り違えまで解説します。必要な資料を見極め、愛車に合う情報へたどり着くために役立ててください。

ハーレーのサービスマニュアルダウンロード方法

最初に整理したいのは、知りたい内容に対して、どの資料が必要なのかという点です。ダウンロード先を探す前に資料の種類を絞ると、不要な購入や探し直しを減らせます。

無料で読める資料と整備書の違い

ハーレーの資料には、操作や日常の取り扱いを説明するものから、分解・組み立て、電気系統の故障診断を扱うものまであります。検索結果に「マニュアル」と書かれていても、すべてがサービスマニュアルとは限りません。

例えば、警告灯の意味や定期点検の時期を知りたい場合は、オーナーズマニュアルが出発点になります。一方、部品を外す順番や測定基準を調べたい場合は、対象車両に対応するサービスマニュアルが必要です。

パーツカタログの分解図は構造の理解に役立ちますが、締め付け順序や交換が必要な部品まで説明しているとは限りません。また、アクセサリーの取付説明書に「サービスマニュアル参照」とある場合、その説明書だけで作業が完結するわけではありません。

公式サイトで探す前の準備

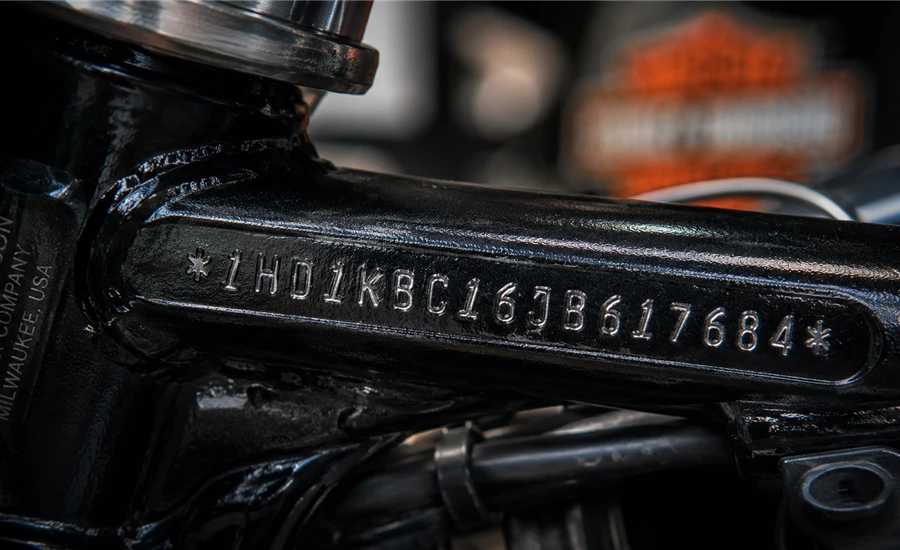

資料を探す前に、愛車のモデル名、モデルイヤー、車台番号であるVINを手元にまとめます。見た目や通称だけで探すと、同じシリーズの別モデルを選んでしまうことがあるためです。

特に注意したいのが、車検証の初度登録年とモデルイヤーを同一だと決めつけないこと。登録時期だけを頼りに整備書を選ぶと、実際の車両と対象年式が食い違う場合があります。

• 車検証と車体で車台番号を照合する
• モデル名に加えてモデルコードを控える
• 国内仕様か並行輸入車かを整理する
• 知りたい部位と作業内容を書き出す
• 社外品へ交換されている箇所を確認する

中古車では、外装やハンドルだけでなく、電装品やエンジン周辺まで変更されていることもあります。純正資料は車両の基本構造を調べるために使い、交換部品の取り付け条件は、その部品の説明書と分けて管理すると整理しやすくなります。

VINを入力しても対象が見つからない場合は、入力間違いを見直したうえで、年式とモデルを選ぶ検索方法へ切り替えます。検索できなかったという理由だけで、近い年式の資料を代用しないことが重要です。

オーナーズマニュアルの探し方

公式の入口は、Harley-Davidsonのサービス情報サイト「H-D Service Information Portal」、通称SIPです。日本向け公式サイトのサービスページからも、オーナーズマニュアルやメンテナンススケジュールへの導線が用意されています。

（出典：Harley-Davidson Japan「サービスリソース」）

1. 公式サービスページからオーナーズマニュアルの案内を開く
2. SIPでVIN、または年式・モデルを使って車両を探す
3. 資料一覧から「Owner’s Manual」などの取扱説明書を選ぶ
4. 資料タイトルの年式と対象モデルを確認する
5. 利用できる言語と、PDF・印刷メニューの有無を確認する

画面の構成や項目名は変更されることがあります。ボタンの位置を覚えるより、車両を指定してから資料の種類を選ぶ流れを押さえておくと迷いにくいでしょう。

日本語が必要な場合は、サイト全体の表示言語だけでなく、開こうとしている文書の言語も確認してください。メニューを日本語に変更できても、その車両の資料本文に日本語版が用意されているとは限りません。

資料を開いたら、まず目次から知りたい項目を探します。オイルの確認方法を調べるなら潤滑やメンテナンス、警告表示なら操作・計器の章というように、目的を絞ると長い文書でも読み進めやすくなります。

サービスマニュアルは有料閲覧もある

詳しい整備情報をオンラインで読みたい場合は、SIPの有料購読が選択肢になります。公式の「ALL ACCESS SUBSCRIPTION」案内では、2001年以降のモデルに関するサービスマニュアル、電気診断マニュアル、技術情報などの閲覧が説明されています。

ただし、この案内だけを根拠に、自分の車両の日本語版や必要な補足資料まで必ず利用できるとは判断できません。契約前に、対象車両・資料の種類・言語・閲覧期間を照合することが欠かせません。

（出典：Harley-Davidson「SIP ALL ACCESS SUBSCRIPTION」）

料金については、古いブログに書かれた金額をそのまま予算に入れるのは避けたいところです。利用する地域やプランによって条件が変わる可能性があるため、購入画面に表示される通貨、税、期間、更新条件まで含めて比較します。

短期間の作業で使うなら、先に調べたい箇所を一覧にしておくと効率的です。例えば「取り外し手順」「必要工具」「交換するシール類」「組み付け後の点検」をまとめて確認すれば、途中で資料を探し直す手間を減らせます。

PDF保存とオンライン閲覧の違い

公式資料の一部には「Print – PDF」「Print – HTML」などのメニューがあります。PDFに対応した文書では、用意された機能を使って表示・保存・印刷を行えますが、この機能がすべての資料に共通するわけではありません。

オーナーズマニュアルでPDFを開けたとしても、サービスマニュアルにも同じ保存方法が用意されているとは限らない点に注意してください。取付説明書のPDF保存手順も、整備書全体のダウンロード方法を示すものではありません。

まずは文書を開き、文書のメニューや印刷項目を確認します。PDF機能がある場合は、その機能から保存してください。保存ボタンが見当たらない場合は、閲覧形式、利用権限、文書ごとの対応状況を切り分けて考えます。

ブラウザーの「印刷」からPDFを作成すると、表示中の章しか保存されなかったり、表の右側が切れたりする場合があります。ファイルが作れたことだけで安心せず、目次、必要な図、表、注記までそろっているか確認しましょう。

電子資料を整備に使うなら、通信環境も考えておきたいところ。ガレージで電波が届きにくい場合は、作業開始前に閲覧環境を整え、保存が認められた資料については必要な内容を開けることまで確かめておきます。

日本語版と紙の整備書を選ぶ

日本語版のサービスマニュアルを探す場合は、車両に合う資料番号と対象年式を特定し、正規ディーラーなどの販売窓口で取り寄せ可否を確認する方法があります。年式やシリーズによって流通状況が異なるため、日本語版が必ず新品で買えるわけではありません。

問い合わせ時には「スポーツスターの本が欲しい」と伝えるだけでなく、モデルイヤー、モデルコード、必要な作業、希望言語までまとめると話が進みやすくなります。電装の故障診断が目的なら、電気診断マニュアルが別に必要かも確認してください。

紙の整備書は、図面と手順を見比べたり、複数のページへ付箋を貼ったりしやすいのが利点です。反対に、持ち運びや語句検索では電子資料が便利。使用頻度と作業場所に合わせて選びましょう。

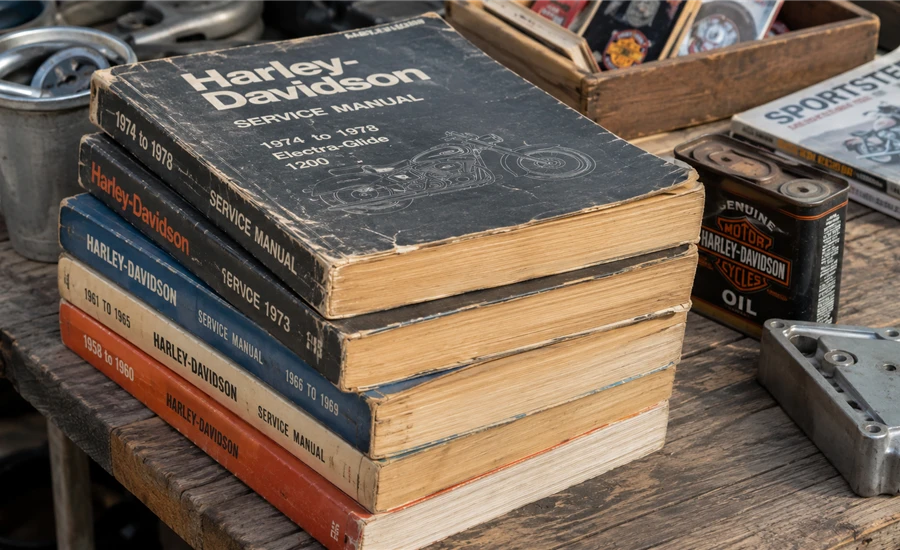

中古品では、表紙の写真だけで判断せず、発行年、資料番号、対象モデル、欠落ページ、別冊や追補版の有無を確かめます。「日本語」「純正」と書かれていても、自分の車両に適合することまでは保証されません。

また、本体マニュアルを前提にした補足版だけを購入すると、それ単体では手順を追えないことがあります。商品名に「Supplement」などの表示があれば、併用する基本マニュアルも確認するのがポイントです。

ハーレーのサービスマニュアルダウンロードの注意

資料を見つけた後は、入手元と車両への適合を確認します。ここからは、無料PDF、日本語訳、旧車用資料で間違えやすい点と、整備に使う際の読み方を整理します。

非公式の無料PDFを見極める

「全車種対応」「無料ダウンロード」といった表示だけで、資料の信頼性を判断することはできません。配布元が不明なPDFでは、対象年式の誤表示、図表の欠落、読めないスキャン画像など、整備に使うには困る問題が見つかることもあります。

確認したいのは、誰が作成し、誰が配布しているか、対象車両と発行情報が明示されているかという点です。メーカー名や表紙の画像が載っているだけでは、正規の配布元かどうかは分かりません。

• 発行元、資料番号、対象年式が明記されているか
• 必要な章や図表、注意書きが欠けていないか
• 配布元と利用条件を確認できるか
• PDFの取得に無関係なソフトの導入を求められないか

整備書を読むためなのに、用途不明の実行ファイルやブラウザー拡張の導入を求められた場合は、その操作を進める必要はありません。資料の入手と関係のない通知許可や情報入力にも注意が必要です。

掲示板や個人の整備記録は、調べるべき部位や資料名を知る手掛かりになります。ただし、そこに転載された数値や切り抜き画像だけを作業の根拠にせず、対象車両の資料で前後の条件まで確認してください。

スポーツスターや旧車は年式を照合

スポーツスター、ダイナ、ソフテイルなどのシリーズ名が合っていても、年式や仕様が違えば整備内容は変わります。同じ排気量という理由だけで、別モデルの手順を当てはめることはできません。

例えばスポーツスターを探す場合も、従来のXL系とSportster Sを同じ整備書で扱えると考えないことが大切です。車名の一部が共通していても、エンジンや車体構造を確認し、資料の適用モデル一覧と照合します。

エボリューションやショベルヘッドなど、古い車両では、エンジンの呼び名だけでは対象を絞り込めません。搭載モデルと年式に加え、車両側にどのような変更が加えられているかも確認したいところです。

SIPの有料購読案内に2001年以降と書かれていても、それ以前の資料がすべて存在しないという意味ではありません。一方で、古い車両のパーツカタログが見つかったからといって、同じ年式のサービスマニュアルもオンラインで読めるとは限りません。

純正状態から大きく変更された車両では、車両の整備書と、実際に装着されている部品の資料を組み合わせて管理します。外観が似ているだけの部品に、純正品の指定値をそのまま使わないようにしましょう。

英語版は数値と条件をセットで読む

英語版を使う際は、数値だけを拾うのではなく、作業の条件と一緒に読むことが重要です。締め付けトルク、部品の向き、ねじの処理、再使用の可否は、本文や注記へ分かれて記載されることがあります。

翻訳機能は文章の意味をつかむ補助になりますが、否定表現、左右、取り外しと取り付けの区別まで正確に訳されるとは限りません。分からない箇所は原文と図を並べ、部品名や参照先を一つずつ確認してください。

特にft-lbとin-lbは、どちらも「lb」が含まれるため見間違えやすい表記です。トルクレンチへ数字を入力する前に、資料と工具で単位が一致しているかを確認しましょう。

また、トルク表だけを抜き出すと、締め付け順序や段階的な締め付け、ねじ部の処理などが抜け落ちることがあります。具体的な読み取り方は、ハーレーの締め付けトルク表と部位別の確認方法でも解説しています。

開けないときと整備前の確認

資料が開かない場合は、いきなり別の配布サイトを探すより、どの段階で止まっているかを整理しましょう。車両が検索できない、文書一覧は出るが本文が表示されない、本文は読めるがPDFがない、という状態では原因が異なります。

本文が表示されないときは、通信状態、ログイン状態、契約の有効期間、ブラウザーの更新状況を順に確認します。別ウィンドウで開く資料では、ポップアップの遮断が関係する場合もあります。セキュリティ機能を一括で無効にする必要はありません。

PDFメニューだけが見当たらない場合は、保存に対応していない資料や、閲覧権限による違いも考えられます。「開けない」と「ダウンロードできない」を区別しておくと、問い合わせ時にも状況を伝えやすくなります。

整備を始める前には、取り外しから組み付け後の点検まで、必要な手順を一度通して読みます。途中で専用工具や交換部品が必要だと分かると、車両を分解した状態で作業が止まってしまうためです。

マニュアルを持っていることと、その作業に必要な設備や技能がそろっていることは別です。特に車体を持ち上げる作業や制動系統の整備では、支持方法、必要工具、完成後の確認項目まで準備できるかを判断材料にしてください。

資料を読んだ結果、自分で進める範囲を点検や状態の記録までに絞ることも、立派な活用方法です。整備を依頼する場合も、症状が出る条件や変更部品を整理しておけば、作業内容の認識を合わせやすくなります。

修理費を踏まえて乗り続けるか手放すかも検討している場合に限っては、修理見積もりとバイク王などの買取査定を比較する方法もあります。査定額を上げる目的だけで先に部品を交換せず、現状の条件をそろえて検討すると判断しやすいでしょう。

マニュアル入手のよくある質問

Q1. ハーレーのサービスマニュアルは無料でダウンロードできますか？

A. 無料公開されているオーナーズマニュアルなどはありますが、整備用のサービスマニュアル全般を無料でダウンロードできるわけではありません。詳しい整備情報にはSIPの有料閲覧などの選択肢があり、PDF保存の可否は資料ごとに確認する必要があります。

Q2. 日本語版のサービスマニュアルはありますか？

A. 日本語版が流通している年式やモデルはありますが、すべての車両で入手できるとは限りません。対象年式、モデルコード、資料番号をそろえて探してください。サイトのメニューが日本語でも、文書本文が日本語とは限らない点にも注意が必要です。

Q3. オーナーズマニュアルだけで整備できますか？

A. 記載された日常点検や取り扱いを確認するには役立ちます。ただし、詳しい分解・組み立てや故障診断まで網羅する資料ではありません。作業内容に応じて、サービスマニュアルや電気診断マニュアルなどが必要になります。

Q4. 同じ車種なら違う年式の整備書でも使えますか？

A. 同じ車種名だけでは適合を判断できません。対象年式やモデルコードが適用範囲に含まれるかを確認してください。複数年式に対応した整備書でも、仕様別の記載や補足資料が必要な場合があります。

Q5. スマートフォンでもマニュアルを読めますか？

A. 対応するブラウザーやPDF表示環境があれば閲覧できます。ただし、大きな配線図や横に広い表は、小さい画面では注記を見落としやすくなります。細部を確認する際は、拡大表示やパソコンなどを使い、図と説明文を見比べられる状態にしてください。

ハーレーのサービスマニュアルダウンロード総括

ハーレーのサービスマニュアルをダウンロードしたいときは、まず必要なのが取扱説明書なのか、詳しい整備書なのかを整理しましょう。無料資料、SIPの有料閲覧、紙の整備書には、それぞれ異なる用途と入手条件があります。

探す順番は、愛車のモデルイヤーと仕様を特定し、必要な資料を選び、言語と閲覧・保存の条件を確認する流れです。オンラインで読めることと、全文をPDF保存できることを分けて考えれば、入手後の行き違いを減らせます。

大切なのは、手に入れやすい資料ではなく、愛車と作業内容に合った資料を使うこと。年式、図表、注記まで照合し、整備の準備と判断に役立てていきましょう。
