ハーレー純正パーツカタログweb版の見方と部品の探し方を解説

こんにちは！ハーレーマニアのYUTAです。

交換したい部品は分かるのに、正式名称や品番が分からない。そんなときに役立つのが、ハーレー純正パーツカタログweb版です。分解図と部品一覧を照らし合わせることで、小さなワッシャーやシールまで探しやすくなります。

入口になるのは、メーカー公式のサービス情報ポータル。ただし、カタログで部品を見つけることと、自分の車両に合う部品を注文することは別の段階です。年式、モデル、仕向地、品番の変更まで確認して、初めて注文候補を絞れます。

この記事では、公式カタログの探し方から分解図の読み方、見られないときの対処、注文前の確認まで順番に解説します。

ハーレー純正パーツカタログweb版の探し方

最初に押さえたいのは、資料の選び方です。「純正カタログ」という名前でも、補修部品を調べる資料と、カスタム用品を選ぶ資料では役割が違います。目的に合うものを開くところから始めましょう。

公式サービス情報ポータルが入口

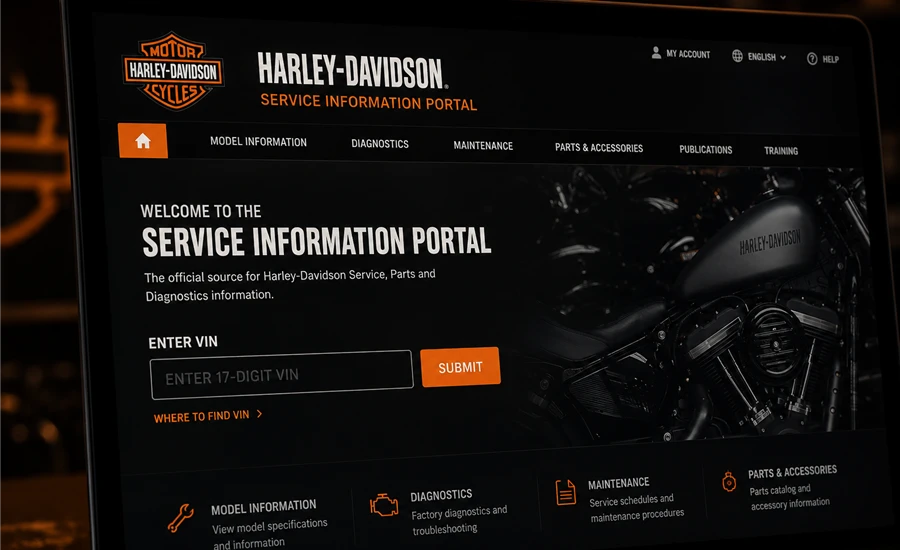

ハーレーの純正補修部品を調べる入口は、H-D Service Information Portalです。日本語ではサービス情報ポータルと呼ばれ、略してSIPと表記されることもあります。

公式ポータルには、年式やモデルに対応したパーツカタログが掲載されています。資料名に「PARTS CATALOG」と書かれているものが、分解図や純正部品番号を確認するときの候補です。

アクセス先は、ハーレーダビッドソン公式「サービス情報ポータル」です。検索エンジンから入る場合も、アドレスが「serviceinfo.harley-davidson.com」になっているか確認すると、似た名前のサイトとの取り違えを防げます。

なお、公式ポータルはJavaScriptを使って動作します。画面が真っ白な場合は、資料が存在しないと判断する前に、ブラウザーでJavaScriptが有効になっているか確認してください。古い解説記事の画面と、現在のメニュー配置が異なる場合もあります。

無料閲覧と整備書の利用は別

公式ポータルには、一般向けに公開されているパーツカタログがあります。ただし、パーツカタログを閲覧できることと、すべての整備資料を無料で使えることは同じではありません。資料の種類やアクセス条件を分けて考える必要があります。

部品名や品番を調べたい場合は、まず目的の年式・モデルのパーツカタログを探してください。サービスマニュアルや診断資料を開いた際に表示される登録・利用条件を、そのままパーツカタログ全体の条件だと思い込まないようにしましょう。

逆に、無料のパーツカタログが見つかったからといって、同じ車種の整備手順や配線資料まで自由に閲覧できるとは限りません。「何を知りたいか」を決めてから資料を選ぶと、不要な登録や購入を避けやすくなります。

補修部品とアクセサリーの違い

パーツカタログで特に間違えやすいのが、補修部品用の資料と「パーツ＆アクセサリーカタログ」の違いです。どちらにも純正部品が掲載されますが、探せる内容は一致しません。

補修部品用のカタログでは、車両を構成する部品を分解図からたどります。一方、アクセサリーカタログは、シートやバッグなどの用品を選び、適合や追加で必要な部品を確認する用途が中心です。

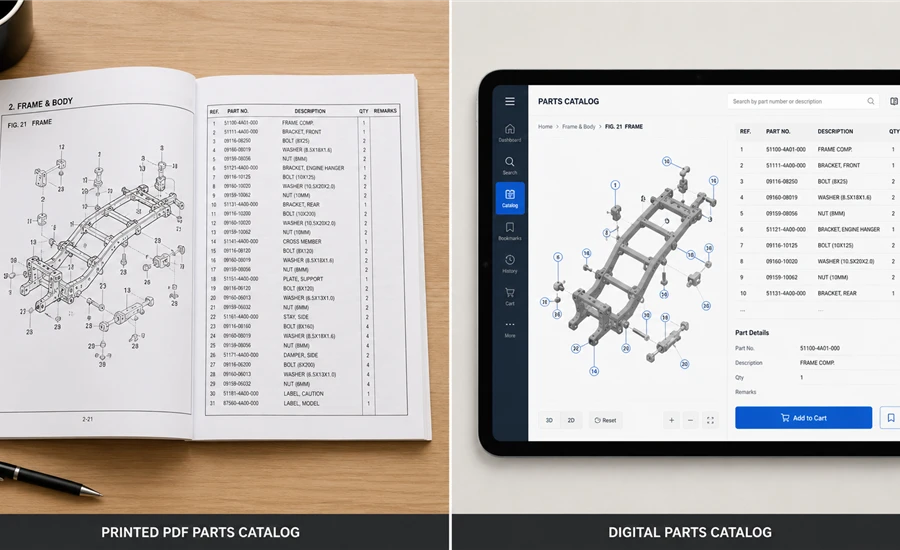

例えば、標準装着カバーの裏にあるシールを探すなら補修用、別売りカバーを取り付けたいならアクセサリー側が出発点です。PDF形式だから補修用、web形式だから用品用という分け方ではありません。ファイル形式よりも、資料の表題と掲載内容を見て判断してください。

年式・モデル・VINを確認する

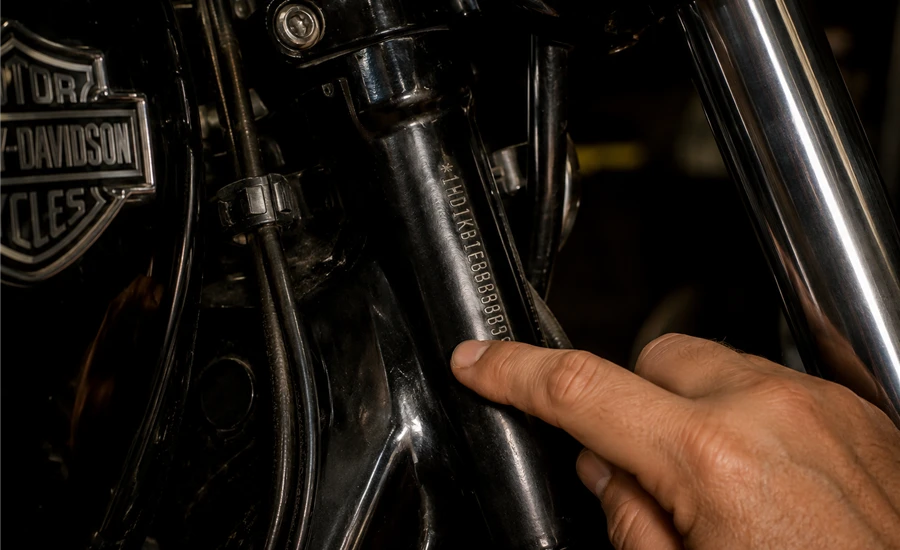

検索前に用意したいのは、モデル年、正式なモデル名やモデルコード、車台番号です。17文字の車両識別番号はVINと呼ばれ、部品の適合確認でも使われます。

ここで気を付けたいのが、初度登録年とモデル年を同じものとして扱わないこと。車検証の初度登録年月だけを見てカタログを選ぶと、対象年式を取り違えることがあります。購入時の資料や車両情報と照らし合わせてください。

また、「スポーツスター」「ソフテイル」といったシリーズ名だけでは、対象を絞り切れません。同じシリーズの中でもモデルや年式によって構成部品が異なります。検索結果の表題だけで決めず、資料内の対象モデルも読みましょう。

中古車の場合は、ハンドルやホイール、ブレーキなどが変更されている可能性もあります。VINで分かる車両情報は出発点であり、今付いている社外部品の仕様まで特定できるわけではありません。

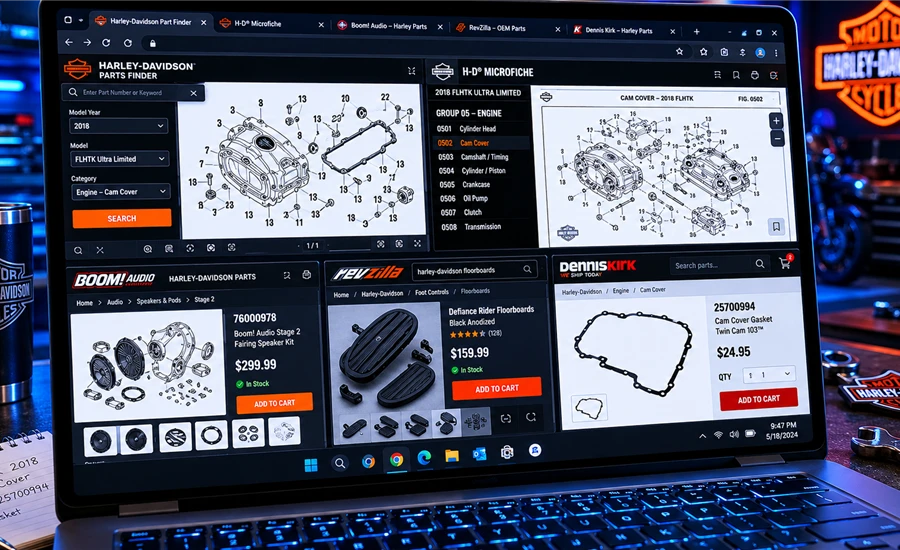

web版で目的の資料を探す手順

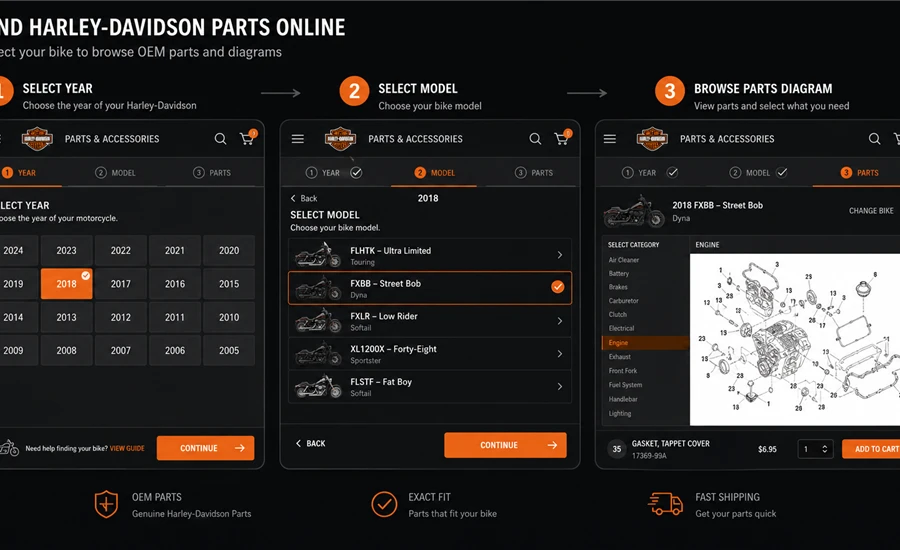

公式ポータルを開いたら、車両検索や資料検索から対象を絞ります。メニュー名や配置が変わることがあるため、特定のボタン位置を覚えるより、車両を絞る、資料を選ぶ、部品を探すという順番を押さえておくと迷いにくくなります。

1. モデル年、モデル名・コード、VINを手元に用意する
2. 公式ポータルで車両検索、または資料検索を開く
3. 車両情報を入力するか、年式とモデル名で資料を検索する
4. 「PARTS CATALOG」と記載された資料を選ぶ
5. 資料の対象年式・モデルを確かめて部品の項目へ進む
6. 分解図と一覧表から品番、名称、必要数を控える

キーワード検索を使うなら、「年式＋モデルコード＋PARTS CATALOG」の組み合わせが候補になります。一般的な車種名だけで結果が多く出る場合は、モデルコードを加えると対象を絞りやすいでしょう。

日本語で見つからないときは、英語表記でも検索してみてください。言語の選択肢がある画面では英語表示も候補になりますが、表示言語を変えたからといって、日本仕様の車両が米国仕様になるわけではありません。資料内の適用条件は別に確認します。

検索結果が出なければ、入力条件を一度減らす方法もあります。まず年式とシリーズ名で資料を探し、その中の対象モデル一覧を読む進め方です。検索に出ないことだけを理由に、部品が廃番だと決めないでください。

英語の分解図と部品表の読み方

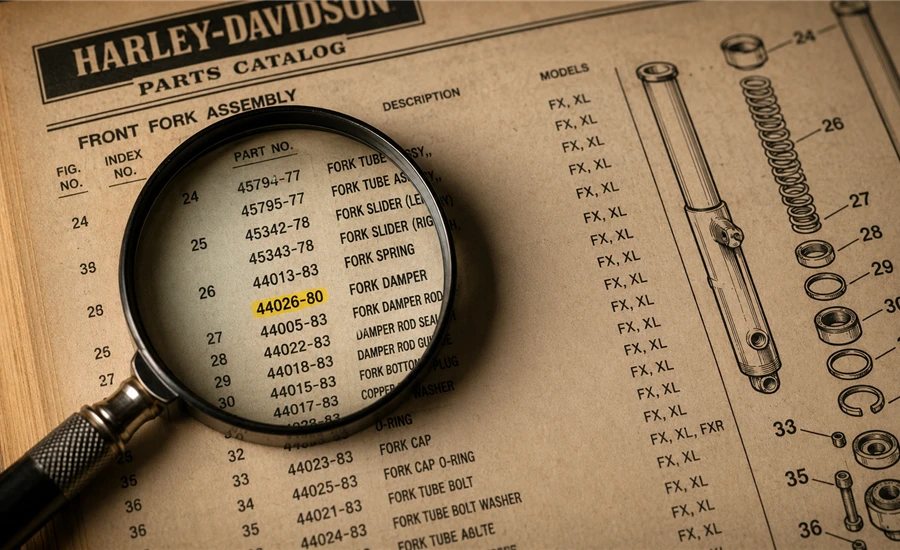

パーツカタログの基本は、分解図に付いた番号と、一覧表の同じ番号を照合することです。図の番号は部品の位置を示す目印であり、そのまま注文に使う純正部品番号ではありません。

公式カタログでも、図中の番号は「INDEX NO.」欄に対応し、注文する品番は「PART NO.」欄に記載されると説明されています。まずこの二つを見分けるだけでも、読み間違いを減らせます。

英語の部品名は、SCREWがねじ、WASHERがワッシャー、GASKETがガスケット、BRACKETが取付金具といった意味です。名称だけを訳すより、図の位置や周辺部品と一緒に読むほうが把握しやすいですよ。

数量の示し方は資料の説明を先に読みましょう。公式カタログには、部品説明の後ろの括弧内に組み立てに必要な数量を示すものがあります。ただし、使用数量と販売単位は別です。車両に二つ使う部品でも、注文数一つで二個届くとは限りません。

ハーレー純正パーツカタログweb版の活用法

部品が見つかったら、次は注文に向けた確認です。品番を控えただけで終わらず、適用条件、供給状況、同時に必要な部品まで確認すると、届いてから困る場面を減らせます。

純正品番は末尾まで照合する

純正部品番号は、数字だけのものに限りません。ハイフンやアルファベットを含む品番もあるため、表示されている文字を省略せずに控えてください。特に末尾の文字は見落としやすい部分です。

検索結果を広げる目的で品番の一部を使うことはありますが、そこで見つかった部品を同一品と判断するのは早計です。似た番号であることと、交換できることは別。末尾違いの品番は、正式な代替関係があるかを確かめます。

例えば、カタログに載っていた品番が販売サイトで見つからなくても、単純な入力ミス、品番変更、取り扱い対象外など、複数の理由が考えられます。検索結果がないだけでは供給終了を判断できません。

販売店へ問い合わせるときは、元の品番と検索で見つかった候補を両方伝えると話が進みやすくなります。「この品番の代替として使えるか」「追加部品が必要か」まで尋ねるのがポイントです。見た目が似ているという理由で置き換えないようにしましょう。

年式と仕向地の違いを見落とさない

同じ分解図に複数のモデル用部品が載っていることがあります。図の形が合っているように見えても、一覧表ではモデル別に異なる品番が並ぶ場合があるので、図だけで注文を決めないでください。

また、仕向地とは、その車両がどの市場向けに作られたかを示す区分です。海外サイトで調べる際は、表示されている資料や商品がどの仕様を対象にしているかを読み取る必要があります。

灯火類や電装品などは、外観が似ていても接続部分や仕様の確認が欠かせません。電装部品なら、取付位置だけでなく、コネクターの形状や端子数も現物と照らし合わせたいところです。ただし、これらが一致しても、それだけで適合を確定できるわけではありません。

見られないときと旧車の探し方

カタログが見られないときは、「サイトが動かない」のか「対象資料が見つからない」のかを分けて考えます。画面そのものが開かない場合と、検索結果がゼロの場合では、試すことが違うためです。

画面が表示されない場合は、ブラウザーを更新し、JavaScriptの設定や拡張機能の影響を確認します。別のブラウザーで開くと、表示の問題を切り分けやすくなります。スマートフォンで図と表の往復が難しい場合は、パソコンで確認する方法もあります。

資料だけが見つからない場合は、モデルコードの入力、年式、言語設定、検索条件を見直してください。古い検索結果や保存済みリンクで開けなければ、ポータルの入口から探し直すほうが早いこともあります。

旧車については、「何年式以降ならすべて掲載されている」と一律には考えないほうがよいでしょう。実際に公式ポータルには1990年代のカタログも掲載されていますが、それがすべての旧車資料の網羅を意味するわけではありません。

webで対象が見つからないときは、年式・モデルに合う紙の純正パーツカタログも候補です。中古の冊子を選ぶ場合は、表紙の年式だけでなく対象モデル、版、欠落ページの有無も確認しましょう。近い年式の資料をそのまま代用すると、変更点を見落とすおそれがあります。

PDF保存と更新情報の扱い方

PDFや印刷用表示が提供されている資料なら、手元に保存して見比べると便利です。ただし、公式ポータルにある全資料が、同じ方法でPDF保存できるとは限りません。画面に用意された機能と利用条件に沿って扱ってください。

保存するときは、ファイル名に年式、モデル、資料番号を入れると後から探しやすくなります。さらに、保存日や版をメモしておけば、以前調べたものか、新しく取得したものかを区別できます。

注意したいのは、保存した資料が自動的に更新されるわけではないことです。古いPDFの品番が、そのまま現在も注文できるとは限りません。再注文の際も、供給状況や代替品番を確認しましょう。

web版についても、画面上に載っているからといって、在庫や販売価格まで即時反映されているとは限りません。カタログは部品を特定する資料、見積もりは現在の購入条件を確かめるものとして使い分けると分かりやすいですよ。

注文前に数量と付属部品を確認

注文前は、交換する本体だけでなく周囲の部品も見てください。分解時に取り外すガスケットやシール、付属品の有無を確認しておけば、本体が届いたのに作業を進められないという事態を避けやすくなります。

もっとも、分解図に描かれた部品が、すべて本体に同梱されるわけではありません。キットや組み立て済み部品を注文する場合は、含まれる内容と別注文が必要なものを区別します。交換の要否は、該当する作業手順と合わせて確認してください。

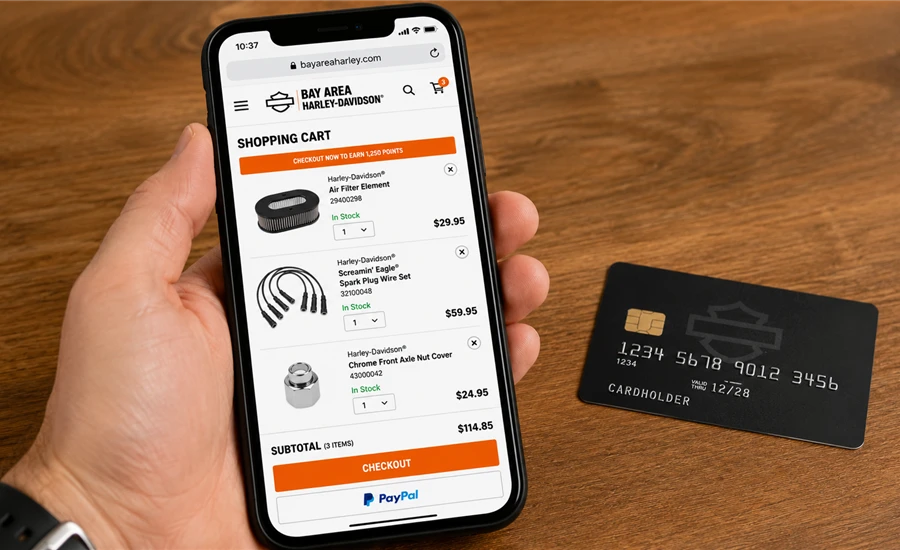

正規販売店などへ見積もりを依頼する際は、この情報をまとめて伝えると照合しやすくなります。通販の場合も、カタログ掲載と販売店の取り扱いは別なので、注文可能かどうかを商品ページや見積もりで確認してください。

修理見積もりが想定より大きく、乗り換えも考えているなら、部品を注文する前にバイク王などの買取査定で現状の評価を把握する方法もあります。修理代がそのまま売却価格に上乗せされるとは限らないため、修理後に売るか、現状で売るかは費用を比べてから決めたいですね。

分解図だけで整備を進めない

パーツカタログは構成部品を確認するための資料であり、組み立て手順書ではありません。公式カタログにも、組み立て用マニュアルとして使わない旨が明記されています。

図の並びから部品の位置関係は読み取れても、締め付けトルク、締め付け順序、潤滑の指定、再使用の可否まで判断できるとは限りません。図を見て「この順に戻せばよい」と考えるのは避けてください。

例えば、同じ形のボルトに見えても、取り付ける場所や作業条件によって扱いが異なります。部品番号を確認する作業と、実際の整備に必要な条件を調べる作業を分けることが大切です。

整備資料を用意する段階では、ハーレーのサービスマニュアルの入手方法も参考にしてください。締め付け条件を確認する際の考え方は、ハーレーの締め付けトルクの確認方法で解説しています。

参照：Harley-Davidson「2024 SPORTSTER RH975 パーツカタログ」一般情報

パーツカタログのよくある質問

Q1. 車台番号が分からなくても部品を探せますか？

A. 年式やモデル名から対象のパーツカタログを探す方法もあります。ただし、資料が見つかることと適合が確定することは別です。注文前には車両情報を確認し、必要に応じてVINで照合してください。カスタムされた部品は、現物の仕様も確認する必要があります。

Q2. 日本語のカタログが見つからない場合はどうしますか？

A. 年式やモデルコードを使い、英語の「PARTS CATALOG」でも探してください。英語版では図中番号と部品番号を照合し、必要に応じて説明文を翻訳します。品番やモデルコードは翻訳せず、原文のまま控えると取り違えを防げます。

Q3. カタログで日本国内の価格や在庫も分かりますか？

A. カタログだけでは、現在の国内価格や在庫まで確定できません。公式カタログにも、部品価格は別途掲載する旨の説明があります。品番と数量を特定したうえで、購入先の見積もりにより価格、納期、送料などを確認しましょう。

Q4. 品番末尾のアルファベットが違っても使えますか？

A. 末尾が違うだけで、使えるとも使えないとも判断できません。元の品番との代替関係や、取り付けに必要な条件を確認してください。アルファベットを除いて検索する場合も、注文時には候補品番の全文字を照合する必要があります。

Q5. 海外サイトの分解図で日本仕様の部品を注文できますか？

A. 部品を探す参考にはなりますが、その図だけで日本仕様への適合は確定できません。掲載されている年式・モデル・仕向地と、車両側の情報を照合してください。図の形が似ていても、一覧表の適用条件や品番が違う場合があります。

ハーレー純正パーツカタログweb版の要点

ハーレー純正パーツカタログweb版は、部品名が分からないときでも、分解図を手がかりに純正品番を探せる資料です。まず公式ポータルで年式・モデルに合うカタログを選び、図中番号と部品番号を照合しましょう。

• 補修用カタログとアクセサリーカタログを区別する
• 初度登録年だけでなくモデル年と車両情報を確認する
• 品番は末尾まで控え、適用モデルと注記を読む
• 注文前に数量、付属品、代替品番、購入条件を確認する
• 実際の整備では該当するサービスマニュアルを使う

大切なのは、「見つけた部品」を「自分の車両に必要な部品」まで絞り込むことです。まずは探したい箇所を一つ選び、車両情報、分解図、品番、注文条件の順に確認してみてください。
