ハーレーのレギュレーター故障症状｜原因と見分け方を徹底解説

こんにちは！ハーレーマニアのYUTAです。

バッテリーを充電したばかりなのに、またセルが弱い。新品に交換しても、しばらく走ると電装品の調子がおかしくなる。こうした症状では、バッテリーだけでなく、走行中に電気を補う充電系統にも目を向ける必要があります。

なかでもレギュレーターは、発電した電気を車両で使える状態に整える重要な部品です。不具合が起きると充電不足になるだけでなく、電圧が上がりすぎてバッテリーや電装品に負担をかける場合もあります。

ただし、始動不良や電圧低下だけでレギュレーター故障とは断定できません。この記事では、症状の見方、バッテリーとの違い、電圧確認の考え方、充電器で対応できる範囲まで、順番に整理していきます。

ハーレーのレギュレーターの役割

故障を見分けるには、まず電気がどこで作られ、どのようにバッテリーへ届くのかを押さえておきましょう。「発電する部品」と「電気を整える部品」は別の役割を持っています。

発電した電気を使える状態に整える

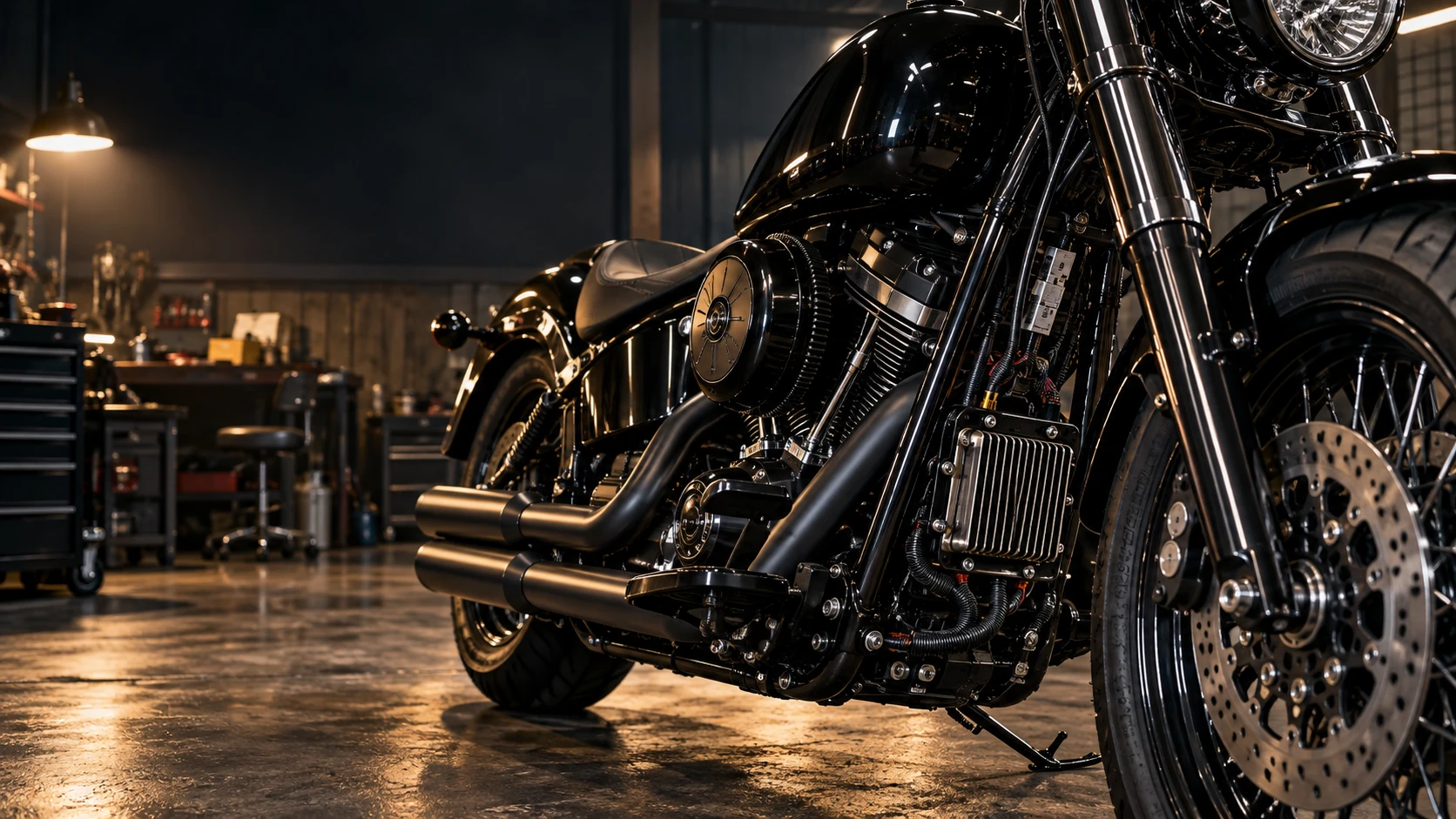

一般的なハーレーの充電系統では、エンジンの回転を利用して発電機が交流の電気を作ります。一方、バッテリーの充電や車両の電装品には直流が必要です。この交流を直流に変える働きと、電圧を適切に制御する働きを担うのが、一般にレギュレーターと呼ばれるユニットです。

厳密には、交流を直流に変える機能を「整流」、電圧を整える機能を「電圧調整」と呼びます。交換部品を探す際に「レギュレーター／レクチファイア」と表記されているのは、これらの機能をまとめた部品だからです。

発電量と消費電力のバランスは、エンジン回転数や使用する電装品によって変わります。レギュレーターは、その変化の中で充電系統の電圧を制御します。ただし、発電能力そのものを増やせるわけではありません。電熱装備などの消費が発電を上回れば、正常な車両でも不足分はバッテリーから持ち出すことになります。

Harley-Davidsonの公式資料でも、発電機の出力をレギュレーターで制御・整流することや、電装品の追加によって充電系統の能力を超える可能性が説明されています。

（出典：Harley-Davidson公式サービス情報「Charging Rate」）

バッテリーとステーターとの違い

バッテリーは電気を蓄える部品です。エンジンを始動するときには大きな電流を供給し、走行中も発電だけでは足りない場面で電力を補います。劣化すると、充電しても十分な電気を蓄えられなかったり、セルを回すための電流を出せなくなったりします。

ステーターは発電機を構成する固定側のコイルで、ローターと組み合わさって発電に関わります。こちらに異常があれば、レギュレーターが正常でも、その先へ送る電気が不足してしまうでしょう。

つまり、「電気が足りない」という結果は、どの部品の異常でも起こり得ます。レギュレーターだけを先に交換するのではなく、蓄える側、作る側、整える側、つなぐ部分を分けて考えることが大切です。

レギュレーター故障で現れる症状

レギュレーターの異常には、充電できなくなる方向と、電圧が高くなりすぎる方向があります。同じ故障でも症状が異なるため、始動性だけでなく、走行中の変化やバッテリーの外観も確認してください。

充電してもバッテリーが上がる

外部の充電器で充電すると始動できるものの、走行後にはまたセルが弱くなる。このような場合は、走行中に使った電力を十分に補えていない可能性があります。新品のバッテリーでも、車両側で充電できなければ残量は減っていきます。

特に確認したいのは、症状が出るまでの経過です。「長期間乗らずに置いたら上がった」のか、「充電して出発したのに走行中から不調になった」のかで、調べるべき方向が変わります。後者では、充電系統や電装品の消費電力を優先して確認したいところです。

ただし、短距離走行の繰り返し、バッテリー自体の劣化、端子の接触不良でも似た症状になります。充電後に一度始動できたことは、バッテリーが健全である証明にも、充電系統が正常である証明にもなりません。

何度も充電とバッテリー上がりを繰り返しているなら、次のバッテリーを購入する前に車両側の点検を依頼しましょう。充電不足の原因を残したままでは、交換したバッテリーまで傷めるおそれがあります。

ライトやメーターの動作が不安定

走行中にライトの明るさが不自然に変わる、メーターが再起動する、複数の電装品が同時に不安定になる場合は、電源電圧や接続部の異常を疑います。電圧が不足すると、電子機器が正常に動作できる範囲を外れることがあるためです。

一方で、特定のライトだけが点滅するなら、そのライトの配線や機器側の問題も考えられます。複数の機器に同時に出るのか、ひとつの機器だけなのかは、原因を絞るうえで役立つ情報です。

また、電圧に関する警告灯や故障コードが出ても、その表示だけで交換部品は決まりません。電圧低下を検知していても、原因がバッテリーなのか、発電不足なのか、配線なのかは別途調べる必要があります。

警告の種類は年式・モデルで異なります。見慣れない表示が出たら、安全な場所で取扱説明書を確認し、表示内容を写真に残してください。診断前に故障コードを消したり、むやみにバッテリーを外したりせず、発生時の状況と一緒に専門店へ伝えると判断材料になります。

過充電で発熱や膨らみが出る

レギュレーターの電圧制御が正常に働かないと、バッテリーに過大な充電電圧がかかる場合があります。充電不足と違い、エンジンが普通に始動できていても問題が進むことがある点に注意が必要です。

バッテリーの異常な発熱、ケースの膨らみ、液漏れ、刺激のある異臭などは、使用を続けずに点検すべき兆候です。ただし、外部充電器の誤設定やバッテリー内部の不具合でも起こるため、これらをレギュレーター故障だけに結び付けてはいけません。

異常の有無を確かめるために、顔を近づけてにおいを嗅いだり、熱いバッテリーを触ったりする必要はありません。「まだ走れるから帰宅後に確認しよう」と判断するより、異常を見つけた時点で走行を中止することを優先しましょう。

バッテリー上がりとの見分け方

バッテリー上がりは、電気が不足して始動できなくなった状態を表す言葉です。それ自体が原因名ではありません。どのタイミングで電気が減り、充電後にどう変化するのかを整理すると、点検の方向が見えてきます。

放置後と走行中では疑う場所が違う

数週間から数か月乗らずに保管したあとで始動できない場合は、自己放電や待機中の電力消費、保管前からの充電不足などを考えます。セキュリティや後付け機器が消費する電力も、保管期間が長くなれば無視できません。

対して、十分に充電して出発したにもかかわらず走行中に電圧が下がり続けるなら、発電・充電の不足や過大な電力消費が疑われます。ただし、これは診断の入口であり、「保管中ならバッテリー」「走行中ならレギュレーター」と完全に分けられるものではありません。

日常の保管方法を見直したい方は、ハーレーのバッテリー上がりを防ぐ対策も参考にしてください。すでに走行中の異常がある場合は、保管対策だけで済ませず、車両側の診断を優先します。

停止中の電圧だけでは判断できない

バッテリー端子の電圧を測ると、充電状態を判断する手掛かりになります。しかし、電圧がそれらしい値でも、大きな電流を必要とする始動時には力不足になるバッテリーがあります。

水に例えるなら、停止中の電圧だけを見るのは、容器の中に水があることを確認するようなものです。セルを回すには、その水を必要な勢いで流せるかまで確かめる必要があります。そのため、電圧測定と負荷をかけた性能確認は分けて考えてください。

充電直後には、表面電荷の影響で一時的に電圧が高く見えることもあります。充電器を外してすぐ測った値と、指定時間休ませたあとの値を、そのまま比較しないようにしましょう。測定までの待ち時間は、搭載バッテリーの説明書や整備基準に従います。

さらに、AGMなどの鉛バッテリーとリチウム系バッテリーでは、電圧と充電状態の関係が異なります。ネット上で見つけた鉛バッテリー向けの数値を、交換済みのリチウムバッテリーへ当てはめるのは避けてください。

複数の不具合が重なる場合もある

充電系統の不具合によってバッテリーが繰り返し深く放電し、その結果としてバッテリーも劣化することがあります。反対に、弱ったバッテリーや接続不良が混在していると、充電系統の測定結果を読み取りにくくなる場合もあります。

この状態でレギュレーターだけを交換しても、始動性が十分に戻るとは限りません。バッテリーだけ交換しても、原因が車両側に残っていれば再発します。故障箇所を必ずひとつに絞れるとは考えないほうがよいでしょう。

電圧確認と点検の進め方

自分で確認する場合も、目指すのは無理な故障確定ではなく、症状と測定条件を整理することです。テスターの操作や端子へのアクセスに不安があるなら、測定から専門店へ依頼してください。

最初に外観と接続部を確認する

まずエンジンと電源を切り、バッテリーに変形や液漏れがないか、見える範囲の配線に傷みや焼けがないかを確認します。異常がある場合は測定や充電を進めず、その状態を専門店へ伝えましょう。

バッテリー端子やアース接続部の緩み、腐食、ケーブルの損傷は、充電不良や始動不良の原因になります。接触面の抵抗が増えると、電流が流れたときに電圧が下がったり、接続部が発熱したりするためです。

ただし、端子を手当たり次第に増し締めするのは避けてください。締めすぎによる端子の破損や、工具がプラス端子と車体に同時に触れる短絡の危険があります。脱着や締め付けは、車種の整備手順と指定トルクを確認して行う作業です。

シートやカバーの取り外し方、セキュリティの扱いもモデルによって異なります。無理に端子へ届かせるより、外観写真や症状を残したうえで点検を依頼したほうが、余計な故障を増やさずに済みます。

停止時と運転中の値を比較する

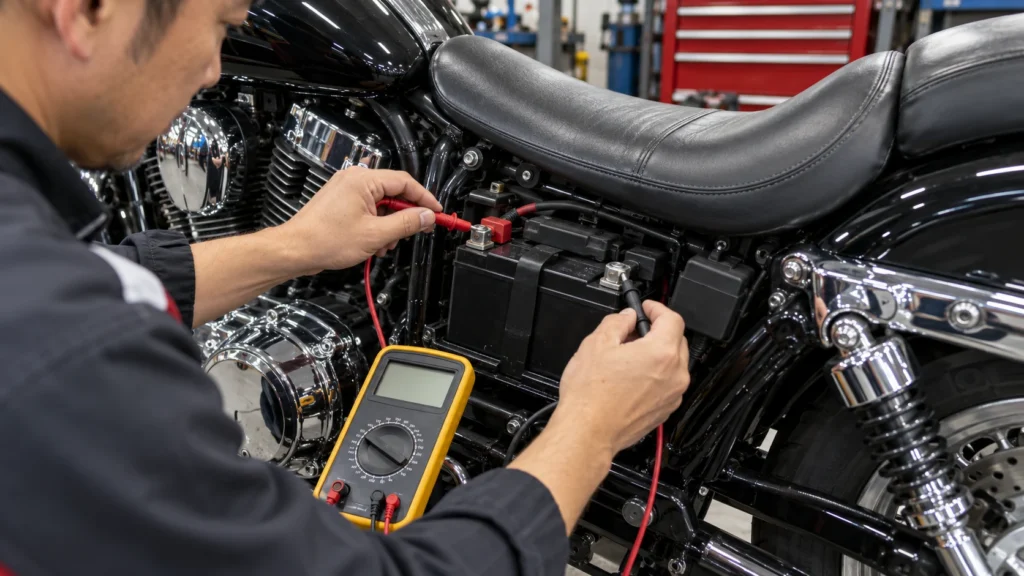

バッテリー端子電圧の確認には、直流電圧を測れるテスターを使います。赤い測定リードをプラス側、黒い測定リードをマイナス側へ当てますが、その前に測定モードとリードの差し込み口を必ず確認してください。

確認するのは、電源を切った状態、始動時、エンジン運転中で電圧がどう変わるかです。ただし、始動時の最低電圧や運転中の合格範囲は、バッテリー、温度、測定条件、車種の指定によって判断します。

Yuasaの二輪用技術資料では、一般的な充電系統の簡易確認として、指定された回転域で13.0〜14.5Vを維持するかを見る例が示されています。ただし、これは全ハーレー共通の正常範囲ではありません。同資料も、詳しい試験や診断には車両メーカーの整備マニュアルを使うよう案内しています。

（出典：Yuasa「Powersports Batteries Technical Manual」）

実車では、そのモデルで指定された回転数、電装品の状態、温度条件をそろえて測る必要があります。アイドリング時に一度低い値が出ただけで故障と決めず、反対に、一度だけ電圧が上がったから正常とも判断しないでください。

測定のために屋内や閉め切ったガレージでエンジンを始動してはいけません。屋外の安全な場所で車体を安定させ、配線や衣服が高温部・可動部へ触れないようにします。指定条件での運転を安全に維持できない場合は、専門店で確認してもらいましょう。

低電圧と過電圧を分けて考える

車両の指定条件で測っても、運転中の電圧が停止時とほとんど変わらない場合は、十分に充電されていない可能性があります。ただし、レギュレーター以外にも、ステーター、配線、ヒューズ、接続部などが候補になります。

一方、指定上限を超える電圧が継続する場合は、電圧制御やその関連回路を調べる必要があります。測定器の誤差や接続状態も確認しますが、明らかに高い値を示している状態で、様子見のために走行を続けるべきではありません。

追加の電圧計やUSB電源に付いた表示は、取り付け位置や配線の抵抗によって、バッテリー端子の実測値と差が出ることがあります。日常の変化を知るには便利でも、その表示だけで部品交換を決めないようにしましょう。

ステーターの診断は専門店で行う

ステーターの点検では、交流出力、巻線の抵抗、アースへの絶縁などを、対象モデルの手順に沿って確認します。端子の数や測定箇所、回転数に対する基準値は共通ではありません。

インターネットで見た別モデルの数値を使うと、正常な部品を不良と判断したり、異常を見逃したりするおそれがあります。また、冷えているときは正常でも、暖まってから不具合が現れる場合があるため、点検時に症状が再現するかも重要です。

自分で試す範囲は、外観確認や安全に行える端子電圧の記録までにとどめても十分です。発電機側のコネクターを外す試験、通電状態での配線操作、暗電流の測定などは、回路と測定器を理解した作業者へ任せましょう。

エンジンを回したままバッテリー端子を外し、止まるかどうかで発電状態を調べる方法は行わないでください。電気系統を傷めるおそれがあり、現在の車両で行うべき切り分け方法ではありません。

故障原因と交換時の注意点

レギュレーターの交換が必要と分かっても、取り付けるだけで点検が終わるわけではありません。周辺の接続状態や使い方まで確認することで、交換後の再発防止につながります。

熱や接触不良を確認する

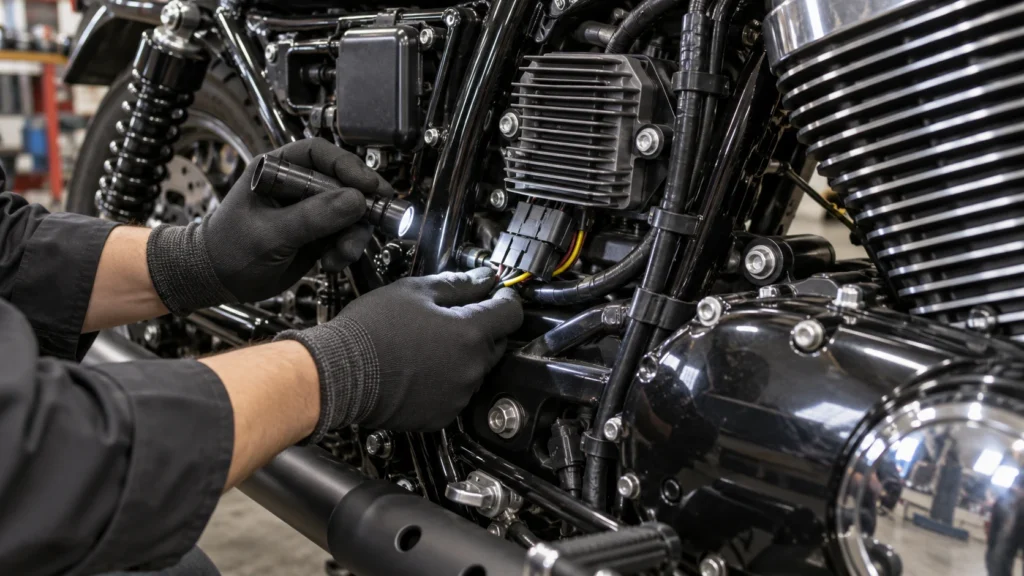

レギュレーターは作動中に発熱する部品です。そのため、触って熱いという理由だけで故障とは判断できません。ただし、放熱を妨げる汚れや取り付け状態、周囲の熱の影響は確認したいポイントです。

カスタムで周辺を覆ったり、取り付け位置を変更したりした場合は、冷却条件が純正状態から変わっている可能性があります。見た目がすっきりしていても、必要な放熱や配線の取り回しが確保されているかを確認してください。

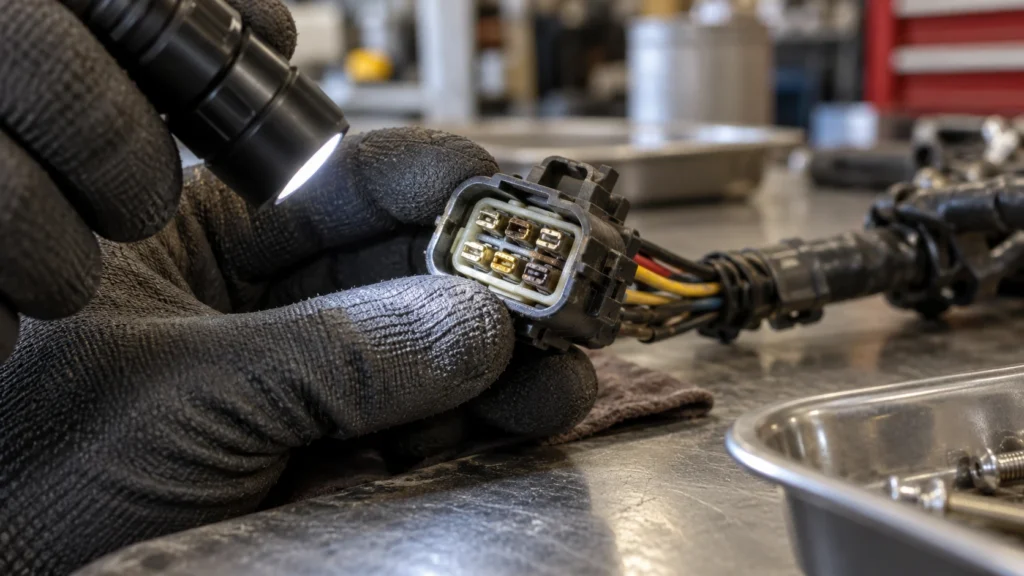

また、コネクターの接触不良は局所的な発熱につながります。端子が変色している、樹脂が溶けているといった状態では、ユニットだけを交換しても、傷んだ接続部が残ります。配線側まで含めた修理が必要か判断してもらいましょう。

雨天走行や洗車のあとに症状が出る場合も、必ず水が原因とは限りませんが、診断時の重要な情報です。発生条件を伝え、防水部やコネクターの状態を確認してもらうと、点検の方向を絞りやすくなります。

年式と仕様に合う部品を選ぶ

レギュレーターは、外観やコネクター形状が似ていても、どの車両にでも使える部品ではありません。年式、モデル、発電系統の仕様、純正部品番号との対応を確認する必要があります。

中古車では、以前のオーナーが充電系統や配線を変更していることもあります。車検証上の年式だけで選ばず、現在装着されている部品と配線の状態も見てもらうと確実です。変換コネクターが付いている場合は、その理由まで確認しましょう。

社外品を検討する場合も、価格や「高性能」という説明だけで判断しないことが大切です。適合情報、取り付け条件、保証、販売元の問い合わせ対応など、故障時に確認できる情報がそろっているかを見てください。

修理費用は、レギュレーター単体で済むのか、コネクター補修やバッテリー交換、発電機側の作業まで必要なのかで変わります。部品代と工賃だけでなく、診断料、追加作業の可能性、交換後の確認内容を分けて見積もりを取ると判断しやすくなります。

交換後も同じ条件で確認する

交換後にエンジンがかかっただけでは、修理が完了したとはいえません。充電系統が指定範囲で動作するか、問題が出ていた条件でも再発しないかまで確かめる必要があります。

例えば、暖まってから症状が出ていたなら、冷間時だけの確認では不十分です。電熱装備を使ったときに電圧が落ちていたなら、電装品を使用した条件も含めて確認してもらいましょう。

過充電や繰り返しの放電を受けたバッテリーについては、充電系統とは別に性能を確認します。まだ使えるか、交換すべきかを点検結果で判断することが、修理後の安心につながります。

ハーレーの充電器でできる対策

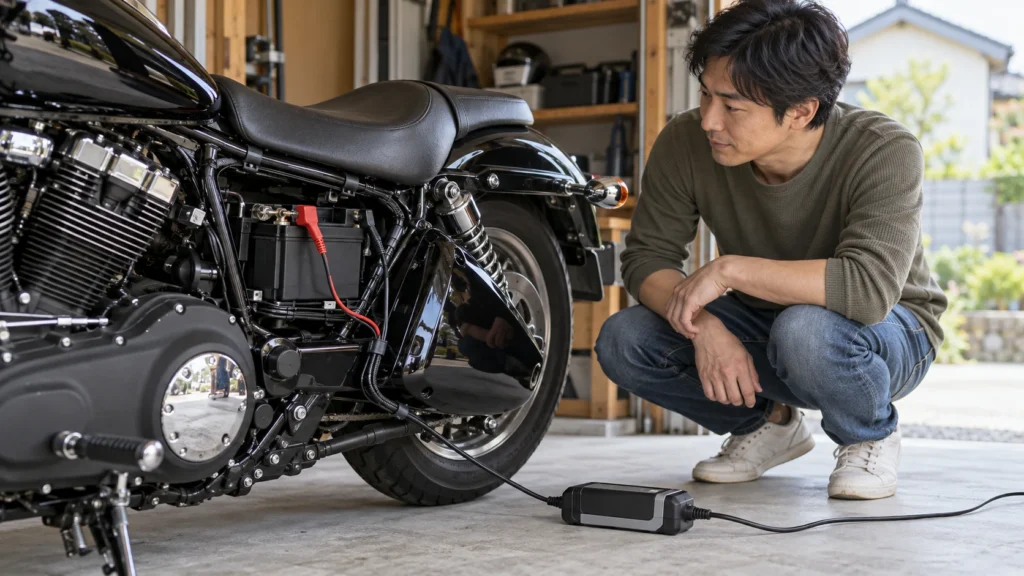

外部充電器は、保管中や短距離走行で不足した電気を補うために役立ちます。ただし、車両の充電系統を修理する機器ではありません。予防に使う場面と、診断を優先する場面を分けておきましょう。

充電器では故障そのものは直らない

充電器をつなげば毎回始動できるからといって、車両側が正常とは限りません。レギュレーターやステーターに不具合がある場合、外から補充した電気で一時的に動いているだけの可能性があります。

帰宅するたびに充電しなければ次の始動が難しい、以前より充電頻度が明らかに増えたという変化は、点検のきっかけです。走行距離や保管条件が同じなら、バッテリーの劣化や車両側の異常がないか確認しましょう。

また、充電器の「満充電」表示は、接続されたバッテリーの状態を、その充電器の制御基準で判定したものです。車両のレギュレーターが正常であることや、始動性能が十分に残っていることまで保証する表示ではありません。

異常な発熱や膨らみがないバッテリーでも、充電が完了しない、何度もエラーになる場合は、説明書の対応範囲を超えて充電を続けないでください。適合確認とバッテリーの点検を優先します。

バッテリーの種類に合わせる

ハーレー用の充電器を選ぶときは、車名だけでなく、実際に搭載しているバッテリーの種類を確認します。AGMは鉛バッテリーの一種で、リチウム系とは適切な充電制御が異なります。

中古車やカスタム車では、純正と違うバッテリーへ交換されている場合があります。本体の表示や型番を確認し、そのバッテリーメーカーが認める充電器・モード・電流範囲を選んでください。

特に、鉛バッテリー向けの回復機能や高電圧を使うモードを、適合未確認のリチウムバッテリーへ使用してはいけません。車載状態で使用できる機能かどうかも、充電器と車両の説明書で確認する必要があります。

維持充電に対応した製品でも、無条件に接続し続けてよいわけではありません。設置場所の湿気や温度、ケーブルの傷み、端子の接続状態を確認し、指定された使用条件を守りましょう。コネクターが接続できても、極性や配線の適合が正しいとは限らない点にも注意してください。

電装品を増やしたら消費も見直す

電熱ウェア、追加ライト、オーディオ、スマートフォン充電などを同時に使うと、車両全体の消費電力が増えます。特に低回転が続く状況では、発電量とのバランスが厳しくなる場合があります。

このとき、電圧が下がったという理由だけでレギュレーターを交換しても、消費が能力を超えていれば解決しません。何を接続し、どの設定で使っていたかを整理して、車両の発電能力と合わせて確認する必要があります。

エンジン停止中も作動する機器は、保管中の電力消費にも影響します。後付け機器を取り付けてから症状が始まった場合は、その事実を点検時に伝えてください。配線方法の考え方は、ハーレーのアクセサリー電源の取り方でも解説しています。

専門店への相談とよくある疑問

繰り返す始動不良、走行中の電圧異常、電装品の同時不調がある場合は、部品を推測で交換するより診断を依頼する段階です。相談前に情報をまとめておけば、症状の再現や原因の切り分けに役立ちます。

診断前に伝えたい情報

専門店には、年式・モデル、バッテリーの種類と交換時期、症状が始まった時期を伝えます。加えて、冷えているときだけなのか、走行して暖まってからなのか、雨天や洗車後との関係があるのかも整理しておきましょう。

電圧を測定したなら数値と測定条件を、警告表示が出たなら写真を残します。最近取り付けた電装品、配線作業、バッテリー交換の有無も重要です。「レギュレーターを交換してほしい」と部品を指定するより、「この条件でこの症状が出るので充電系統を診断してほしい」と伝えるほうが、確認漏れを防ぎやすくなります。

また、走行中にエンストした、指定範囲を外れる電圧が続く、焦げたにおいや配線の変色がある場合は、自走入庫できると決めつけないでください。症状を電話で伝え、搬送が必要か確認しましょう。

レギュレーターのよくある質問

Q1. レギュレーターが故障しても走れますか？

A. 充電不足の場合、バッテリーに残った電気で一時的に動くことはあります。ただし、どこまで走れるかは判断できず、走行中に停止するおそれがあります。過電圧の場合も電装品やバッテリーを傷める可能性があるため、異常が疑われる状態で走り続けず、専門店やロードサービスへ相談してください。

Q2. バッテリーを新品にすれば直りますか？

A. 原因がバッテリーの劣化だけなら改善が期待できます。しかし、レギュレーター、発電機、配線などに異常が残っていれば再発します。交換しても短期間で同じ症状が出る場合は、バッテリーの性能と車両の充電系統を両方確認する必要があります。

Q3. レギュレーターが熱いのは故障ですか？

A. 作動中に発熱する部品なので、熱いという理由だけでは故障と判断できません。充電電圧、取り付け状態、放熱を妨げる汚れ、接続部の変色などを合わせて確認します。やけどを避けるため、温度を確かめようとして素手で触らないでください。

Q4. テスターがなくても故障を見分けられますか？

A. 充電後の再発、警告表示、ライトやメーターの異常などから、点検が必要かは判断できます。ただし、症状だけでレギュレーター故障を確定することはできません。無理に道具をそろえて分解するより、発生条件を記録して専門店へ診断を依頼してください。

Q5. レギュレーターの交換時期は何年ですか？

A. 全車種共通で何年ごとに交換すると決められる部品ではありません。対象モデルの整備情報を確認し、症状や測定結果、接続部の状態に基づいて判断します。年数だけを理由に交換するより、充電系統の状態を点検し、異常があれば原因を特定することが大切です。

まとめ｜充電不良は系統で見分ける

ハーレーのレギュレーター故障では、充電不足によるバッテリー上がりだけでなく、過電圧によるバッテリーや電装品への負担も問題になります。ただし、似た症状はステーターや配線、バッテリー自体の不具合でも起こります。

• 始動できないという症状だけでレギュレーター故障と決めない
• 停止時と運転中の電圧を、モデル別の指定条件で確認する
• 発熱・膨らみ・異臭がある場合は始動や充電を続けない
• 充電器で改善しても、繰り返す場合は車両側を点検する
• 部品交換後も充電状態とバッテリーの性能を確認する

大切なのは、「バッテリーが上がった」という結果の先にある原因を調べることです。電装トラブルが続くときは、症状と発生条件を整理し、充電系統をまとめて診断できる専門店へ相談してください。
