ハーレーのアクセサリー電源の取り方4選【失敗しない完全ガイド】

ハーレーにUSBポートやETC、ドライブレコーダー、ナビを取り付けようとしたとき、最初に悩むのが「アクセサリー電源をどこから取ればいいのか」という問題ではないでしょうか。私もはじめてカスタムに挑戦したとき、配線の引き方がわからず何度も調べ直した経験があります。

ハーレーのアクセサリー電源の取り方には大きく4つの方法があり、使う電装品やモデルによって最適な選択肢が変わります。また、ACC電源（キー連動電源）と常時電源の違いを理解せずに配線すると、バッテリー上がりやショートのトラブルにつながることもあります。

この記事では、電源取り出しハーネス・ヒューズボックス・バッテリー直結・診断カプラーの4つの方法を、スポーツスター・ソフテイル・ツーリング・ダイナのモデル別ポイントとあわせて丁寧に解説します。

ハーレーのアクセサリー電源の取り方【基本4選】

電装品を安全に動かすためには、まず電源の種類と取り出し方法の基本を押さえることが大切です。方法によって難易度・安全性・費用がそれぞれ異なるため、自分のスキルと用途に合った方法を選びましょう。

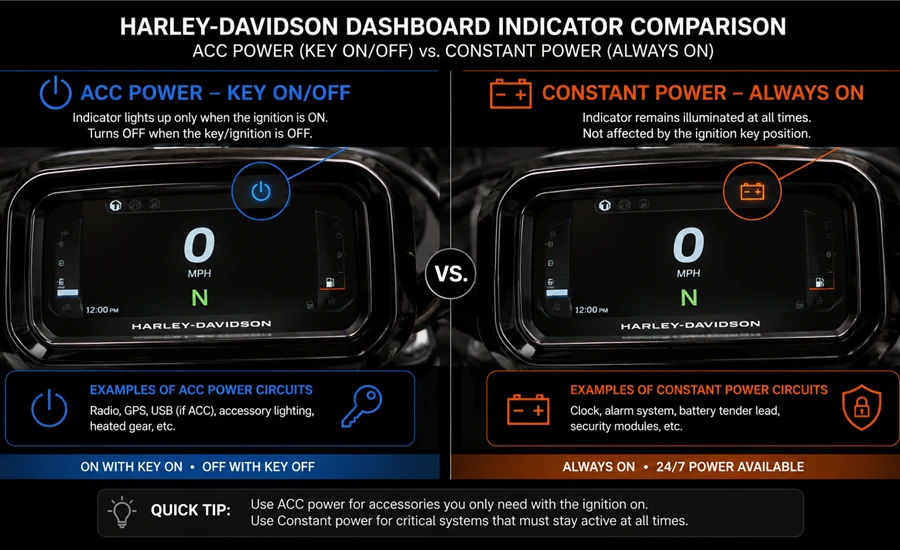

ACC電源と常時電源の違いを知ろう

ハーレーから電源を取り出す前に、ACC電源（アクセサリー電源）と常時電源の違いを必ず理解しておきましょう。この2つを間違えると、エンジンを切ったあとも電流が流れ続けてバッテリーが上がるトラブルが発生します。

【ACC電源とは】
キーをONにしたときだけ通電する電源です。エンジンを切ると自動的に遮断されるため、USBポート・ETC・ドライブレコーダーなどほとんどの電装品はこちらから取るのが基本です。

【常時電源とは】
キーのON/OFFにかかわらず、常に電流が流れている電源です。バッテリーと直接つながっており、ドライブレコーダーの駐車監視機能のように「エンジン停止中も動かしたい機器」に使います。

ACC電源は検電テスターを使うと簡単に見分けられます。キーをOFFにした状態でテスターがゼロを示し、キーをONにしたときだけ反応するポイントがACC電源です。車両の取扱説明書や純正ヒューズボックスのラベルでも確認できます。

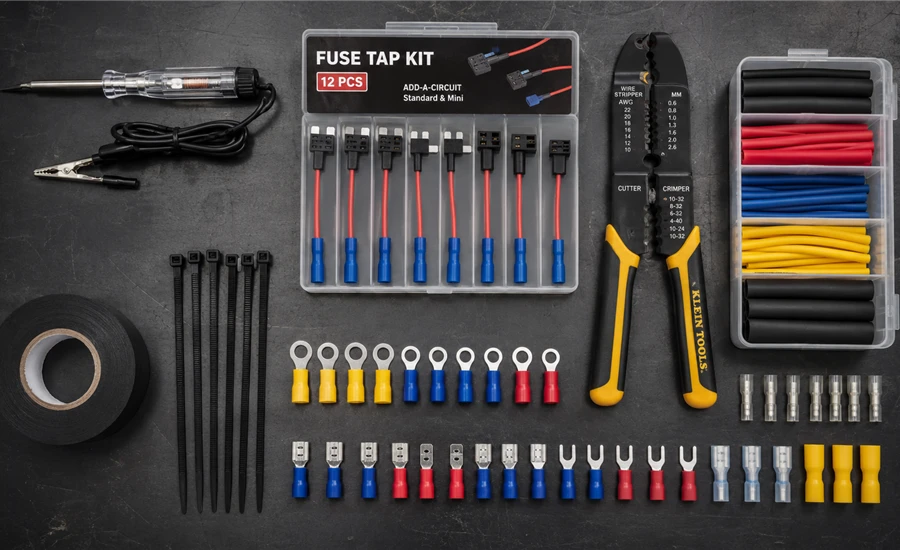

電源取り出しに必要な工具と材料

電源取り出し作業を安全・確実に行うために、事前に以下の工具と材料を揃えておくことをおすすめします。

品目	用途・備考
検電テスター	ACC電源・常時電源の確認に必須
ヒューズ電源（低背・平型）	ヒューズボックスからの取り出しに使用
電源取り出しハーネス	車種専用品を使用（適合確認必須）
ギボシ端子セット	配線の接続に使用（エレクトロタップより確実）
ワイヤーストリッパー	配線被覆の剥き取り
絶縁テープ・自己融着テープ	防水・絶縁処理
耐熱チューブ（120℃以上対応）	エンジン熱からの配線保護
タイラップ（結束バンド）	配線の固定・振動対策

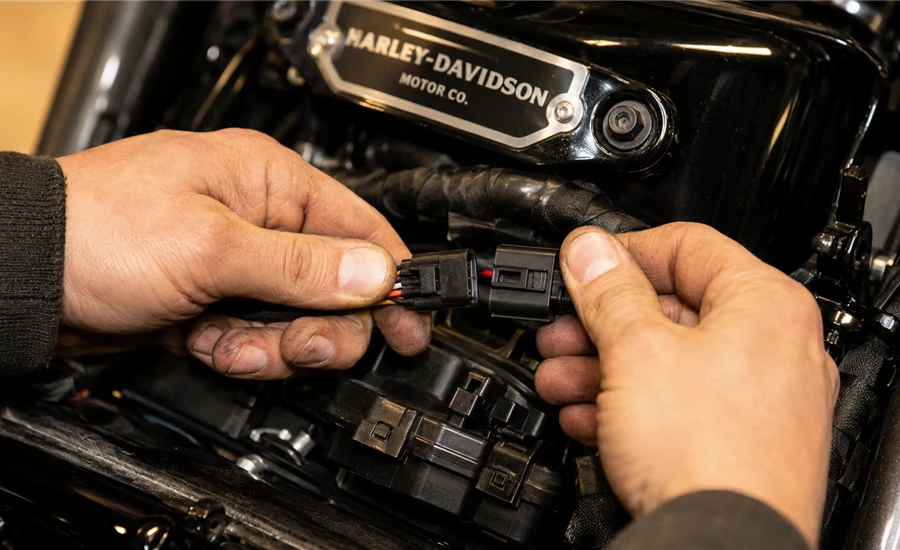

ハーネスを使った電源の取り方

電源取り出しハーネス（カプラー割り込み型）は、ハーレーオーナーが最初に検討すべき方法です。既存のカプラーの間に割り込ませるだけで電源が取り出せるため、配線を傷つけずに済むのが最大のメリットです。

代表的な製品として、デイトナ（株式会社デイトナ）の「かんたん！電源取り出しハーネス」シリーズがあります。スポーツスター用の品番99821をはじめ、車種・年式に対応した専用品が販売されています。

ただし、CAN通信（CANバス）対応モデルには専用のハーネスが必要です。一般的な電源ハーネスを接続するとエラーコードが発生するケースがあるため、購入前に必ず適合車種を確認してください。詳細は公式サイトをご確認ください。

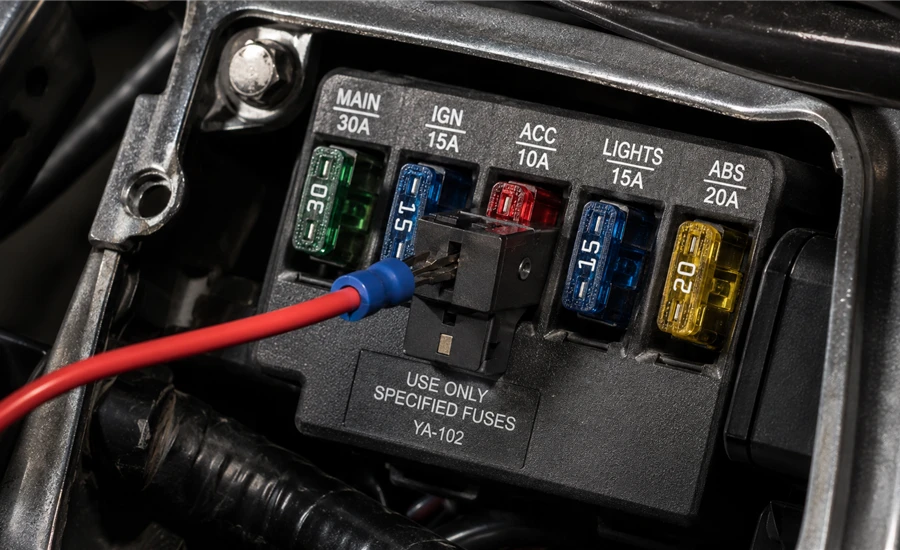

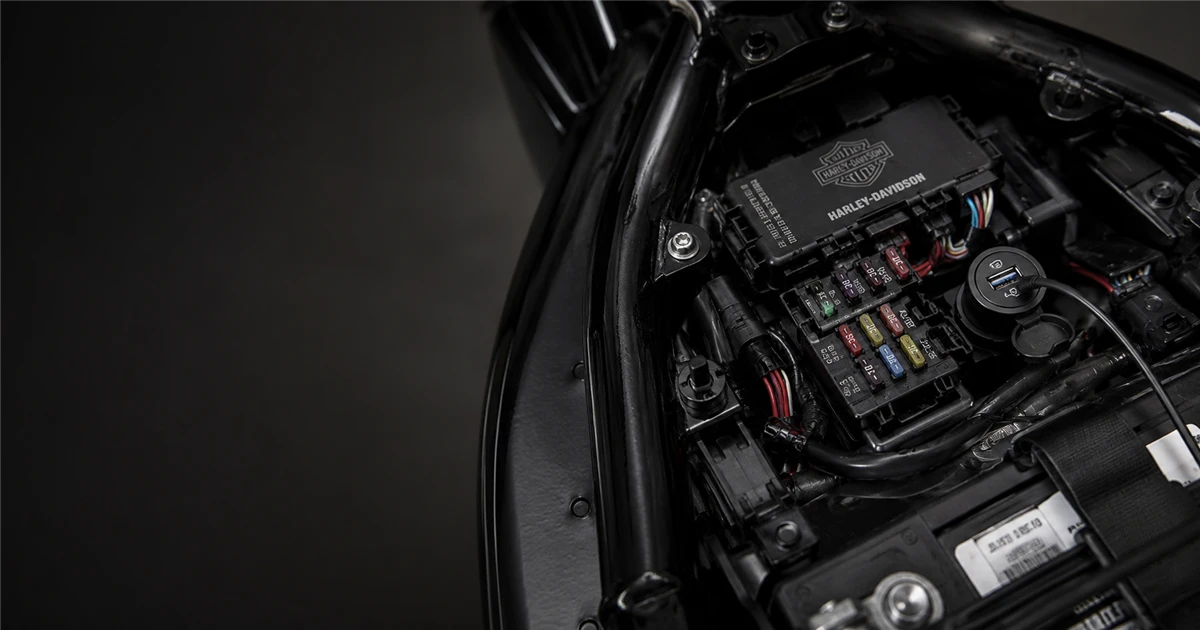

ヒューズボックスから電源を取り出す方法

ヒューズボックスから「ヒューズ電源（ヒューズホルダー付き電源取り出し）」を使って電源を取り出す方法は、配線を一切加工しない安全な取り出し方法として多くのオーナーに支持されています。

ヒューズボックスには複数のスロットがあり、各スロットにはラベルが貼られています。「ACCESSORY」または「ACC」と書かれたスロットを選ぶことでキー連動のACC電源が取り出せます。

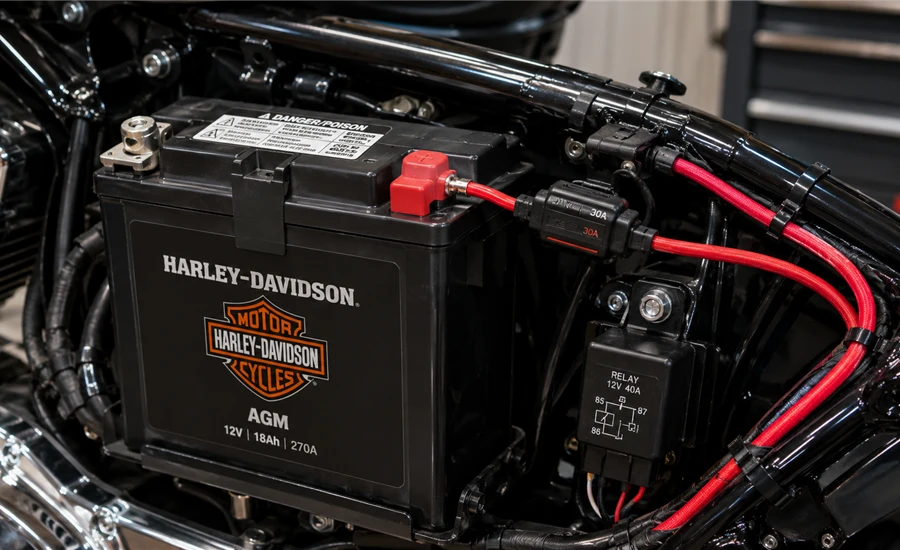

バッテリー直結での電源の取り方

バッテリー直結（いわゆる「バッ直」）は、バッテリーのプラス端子から直接配線を引き出す方法です。大電流が必要な電装品（音響機器・スポットライトなど）に適している一方、必ずヒューズとリレーをセットで使わなければなりません。

リレーを使わずにバッ直を行うと、キーをOFFにしても常に電流が流れ続けるためバッテリーが上がります。キー連動リレー（ACC電源でリレーを制御するタイプ）を必ず使用してください。

ハーレーのバッテリーは電流容量が大きいため、万一のショート時のダメージも大きくなります。バッ直作業に不安を感じる場合は、ディーラーや専門ショップへの依頼をおすすめします。詳しい内容は専門家にご相談ください。

なお、バッテリー自体のコンディション管理も重要です。電装品を増設する際はバッテリーの状態も確認しておきましょう。ハーレー対応ジャンプスターターのおすすめと選び方もあわせてチェックしてみてください。

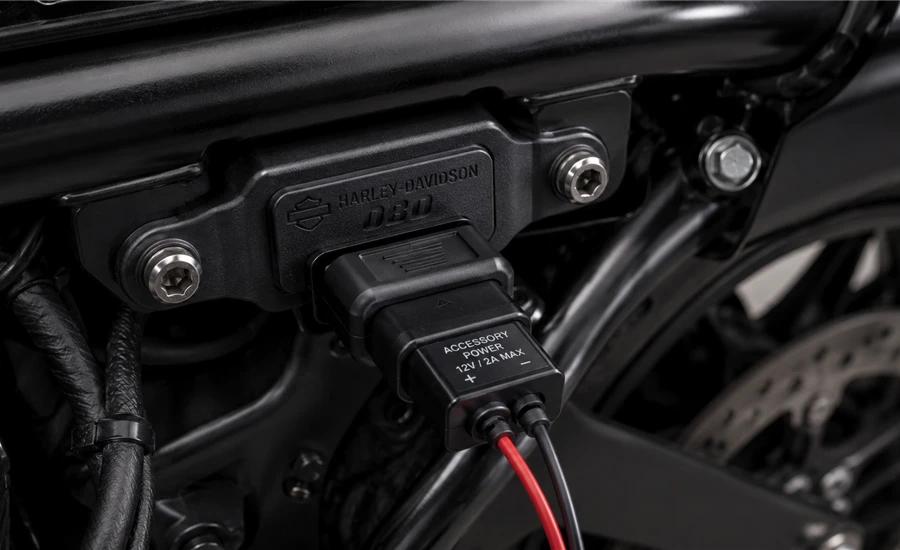

診断カプラーから電源を取る方法

ハーレーには車両診断用のコネクター（OBDコネクター）が標準で備わっており、このコネクターを利用して電源を取り出す方法があります。

ハーレー純正の「アクセサリー電源取り出しキット（品番：72673-11）」を使えば、診断カプラーにつなぐだけで常時電源・ACC電源の両方が取り出せます。配線加工が一切不要なため、DIY初心者でも取り組みやすい方法のひとつです。

ハーレーのアクセサリー電源の取り方【モデル別】

ハーレーはモデルによってヒューズボックスの位置・カプラーの形状・CAN通信への対応が異なります。自分のバイクのモデルに合った方法を選ぶことが、失敗しないための重要なポイントです。

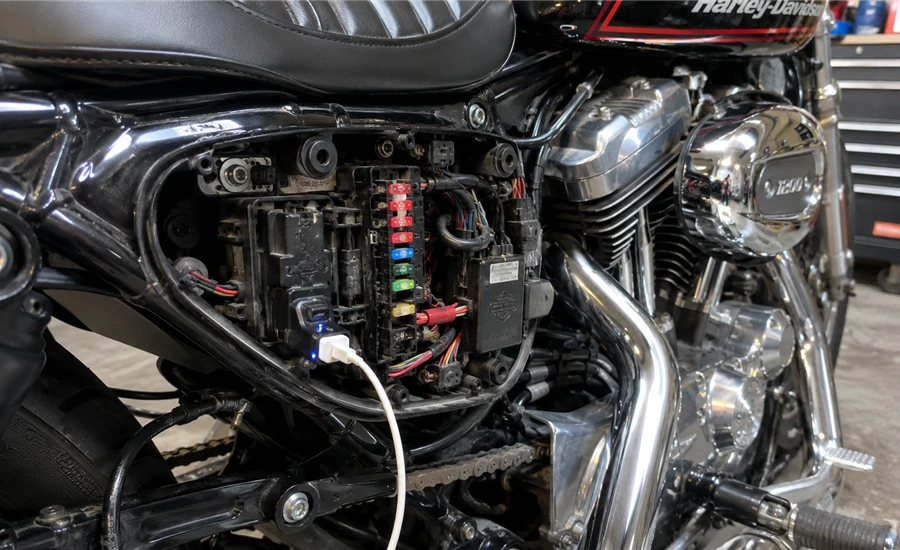

スポーツスターの電源取り出し方法

スポーツスター（XLシリーズ）の場合、シート下・左側のバッテリーカバーを外した箇所にヒューズボックスがあります。ここに「ACCESSORY」と書かれたスロットがあり、ヒューズ電源を使えば簡単にACC電源が取り出せます。

スポーツスターはシート下のスペースが比較的コンパクトなため、配線はできるだけタイラップでまとめてすっきり収めるのがポイントです。

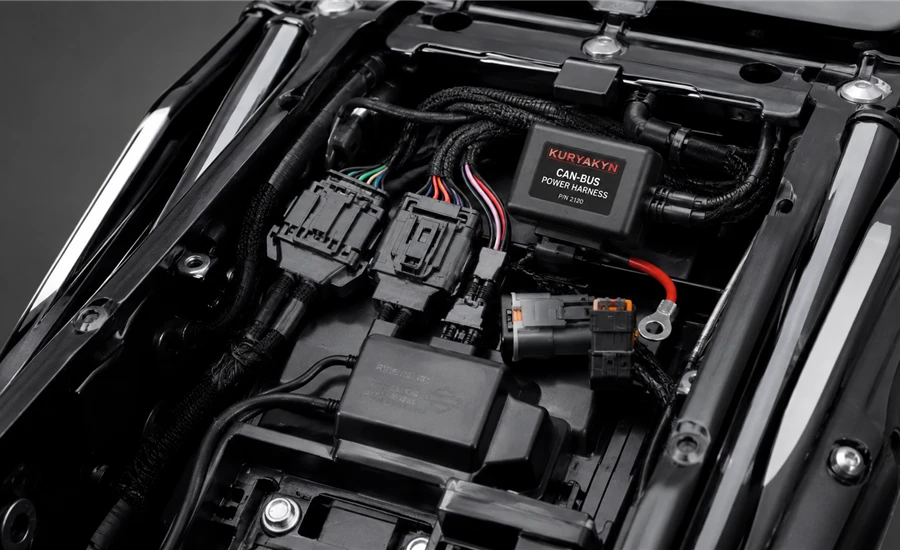

ソフテイル（M8）の電源取り出し方法

2018年以降のM8エンジン搭載ソフテイル（ファットボーイ・ブレイクアウト・ヘリテイジなど）はCAN通信システムを採用しているため、電源取り出しには対応ハーネスの使用が必須です。

M8ソフテイルはシート下またはバッテリー付近にアクセサリー電源カプラーが用意されているモデルもあります。オーナーズマニュアルと照らし合わせながら確認しましょう。不明な点はハーレーダビッドソンジャパン公式サイトや正規ディーラーでご確認ください。

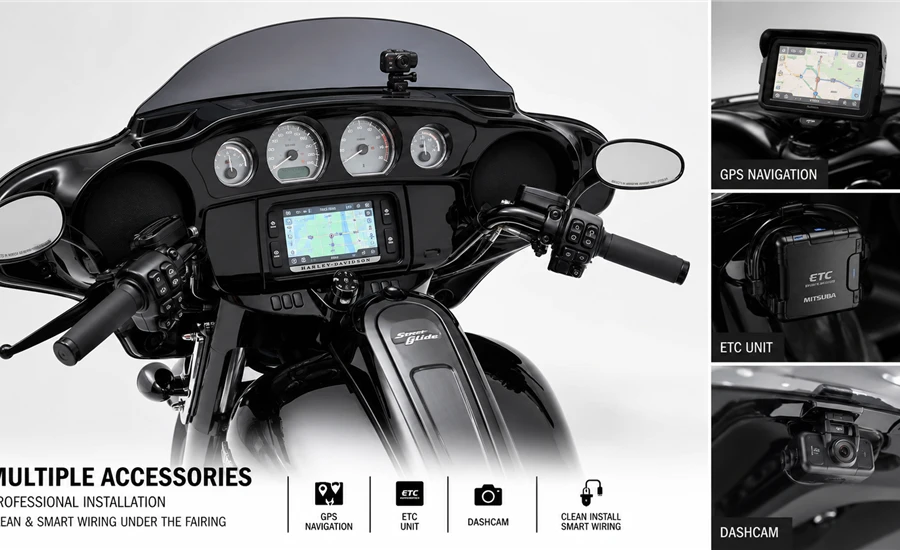

ツーリングモデルの電源取り出し方法

ストリートグライドやロードグライドをはじめとするツーリングモデルは、電装品の増設を前提とした設計になっているモデルも多く、純正アクセサリー電源カプラーが用意されている場合があります。

ツーリングモデルはETC・ナビ・ドライブレコーダーをすべて同時に取り付けるオーナーも多いため、総消費電流を計算してバッテリーへの負荷を確認することが大切です。

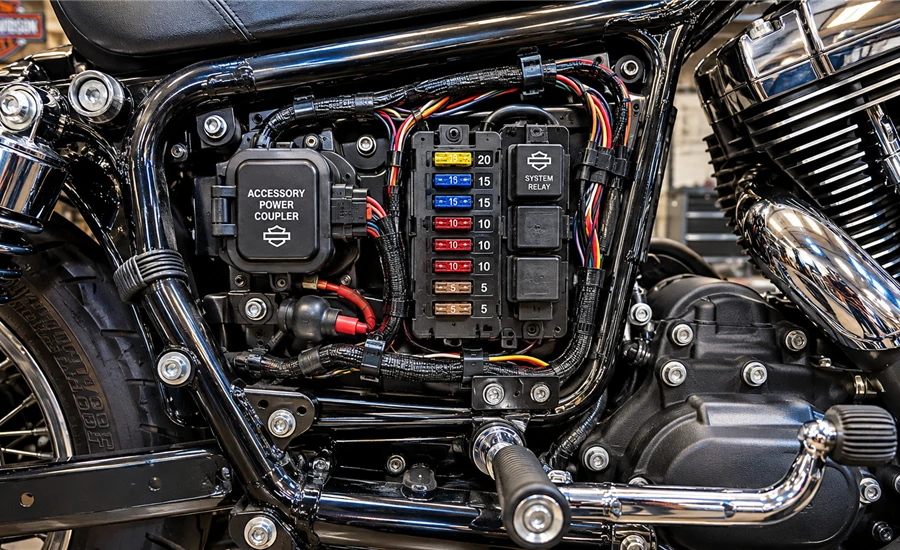

ダイナの電源取り出し方法

ダイナシリーズ（2017年まで）は、左側サイドカバーを外した内側にアクセサリー電源カプラーやヒューズボックスが集中しています。CAN通信の採用が限定的なモデルも多いため、比較的シンプルな電源取り出しが可能です。

電装品取り付け後に電気系のトラブルが起きた場合は、配線の接触不良や誤配線が原因のことが多いです。ハーレーのエンジンがかからない時の原因と対処法も参考にしながら、電気系統全体の状態を確認してみましょう。

ハーレーのアクセサリー電源の取り方まとめ

ハーレーのアクセサリー電源の取り方は、電源取り出しハーネス・ヒューズボックス・バッテリー直結・診断カプラーの4つが基本です。それぞれの特徴を整理すると以下のようになります。

方法	難易度	特徴	おすすめの用途
電源取り出しハーネス	★☆☆（簡単）	配線加工不要・専用品使用	初心者・全電装品
ヒューズボックス	★★☆（普通）	既存配線を傷つけない	USB・ETC・ドラレコ
バッテリー直結	★★★（上級）	大電流に対応・リレー必須	音響・スポットライト
診断カプラー	★☆☆（簡単）	純正キット使用・加工不要	初心者・キー連動電源

はじめて電源取り出しに挑戦するなら、電源取り出しハーネスか診断カプラーキットを使うのが最も安全でおすすめです。作業前には必ずバッテリーのマイナス端子を外し、ヒューズの確認・防水処理・耐熱対策を怠らないようにしましょう。モデルや年式によって対応方法が異なるため、不明な点はディーラーや専門ショップに相談することをおすすめします。自分のハーレーに合った方法でカスタムライフをより充実させてください。
