ハーレーの警告灯一覧｜色別の意味と点灯時の正しい対処法を解説

こんにちは！ハーレーマニアのYUTAです。

走行中、メーターに見慣れないマークが点くと、気になりますよね。ただ、ハーレーのランプは故障を知らせるものだけではありません。始動時の自己診断や、盗難防止装置の作動を示す表示もあります。

大切なのは、色・マーク・点灯するタイミングを組み合わせて判断すること。同じ赤い表示でも、駐車中のセキュリティランプと、走行中の油圧警告灯では対応が変わります。

この記事では、ハーレーの代表的な警告灯を一覧にまとめ、止まるべき症状、正常な点滅、故障コードを確認するときの注意点まで解説します。

ハーレーの警告灯一覧と色別の意味

まずは、点いているマークを確認しましょう。以下はガソリンエンジンのハーレーに見られる代表例です。年式・車種・装備によって、ランプの形や色、表示場所、作動条件は異なります。

マークと意味を一覧で確認

メーター内の小さなランプだけでなく、液晶画面に警告マークやメッセージが表示されるモデルもあります。一覧の色は目安とし、実車のマークと表示内容を優先してください。

タイヤ空気圧監視装置やトラクションコントロール、水温警告などは、すべてのハーレーに装備されているわけではありません。反対に、ここにない車両ホールド機能などの表示を備えるモデルもあります。

「自分のメーターにはこのランプがない」と感じても、それだけで異常ではありません。車種名だけでなく、モデル年と装備が一致する取扱説明書の計器図を使うと、見間違いを減らせます。

赤とオレンジだけで判断しない

赤は緊急性のある警告、黄やオレンジは注意や点検、緑や青は作動状態を知らせる表示として使われることが多い色です。ただし、色だけで走行可否を決めることはできません。

例えば、赤いセキュリティランプが駐車中に点滅していても、盗難防止装置が警戒している正常な状態という場合があります。一方、オレンジ色のABS警告灯でも、異常時にはABSによる車輪ロックの抑制が働きません。

クルーズコントロールの表示にも、待機状態をオレンジ、速度設定中を緑で示す仕様があります。オレンジだから故障、と決めつけると正常な表示まで異常に見えてしまうわけです。

油圧と水温の警告は停止を優先

オイル缶のマークは、一般に油圧警告灯です。オイル交換時期のお知らせとは違い、エンジン内部へ油が十分に循環していない可能性を知らせます。

電源を入れてからエンジンを始動するまで点灯する仕様はあります。しかし、エンジンが動いているのに点灯する場合は、安全な場所に停車してエンジンを止めてください。ランプを消すために回転数を上げたり、近所だからと走り続けたりするのは避けましょう。

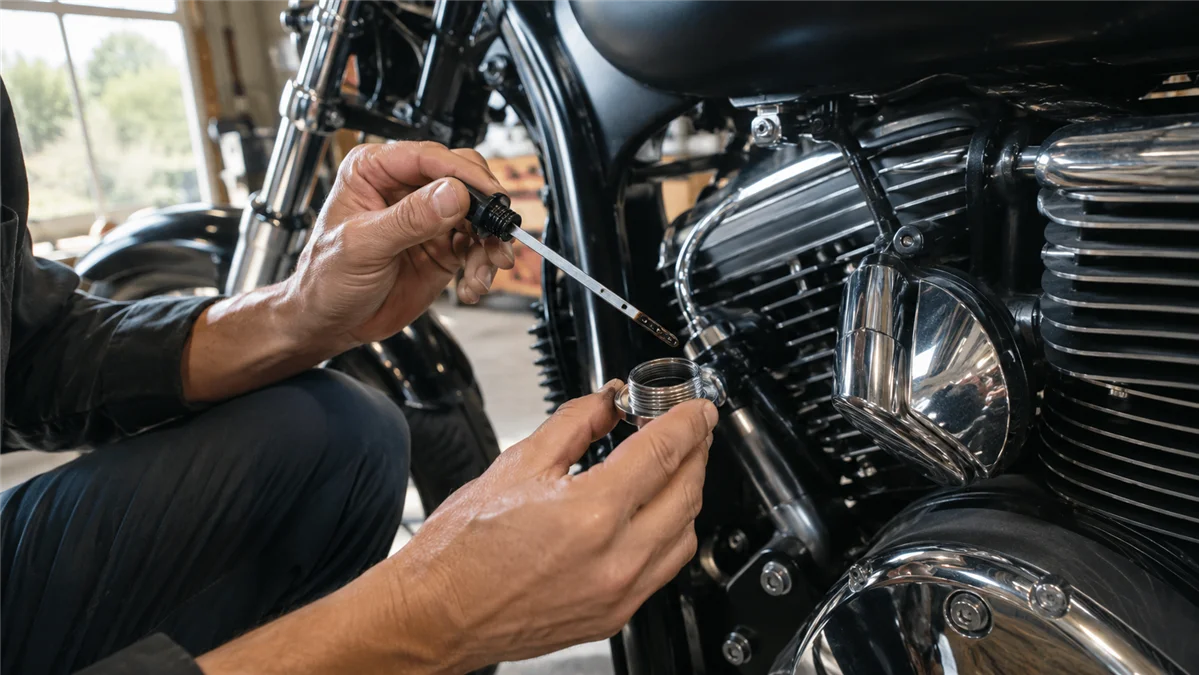

停止後は、車両ごとに定められた条件でオイル量を確認します。車体の姿勢や温度条件が違えば、同じ量でもゲージの見え方が変わります。異常が疑われる状態で、量を測るためだけに無理に暖機する必要はありません。

また、オイル量が適正でも、圧送系統や検出回路などに問題がある可能性は残ります。「量が入っているから大丈夫」とは判断できない点が重要です。

水冷・部分水冷の対象モデルで冷却水温の警告が出た場合も、安全に停車し、エンジンを停止して冷却を待ちます。熱い状態で冷却系統のキャップを開けると、高温の冷却水や蒸気が噴き出すおそれがあります。

冷却水量が正常でも警告が続く状態では、再走行を控えて搬送を手配してください。冷めて表示が消えた場合も、原因まで解消したとは限りません。

（出典：Harley-Davidson公式取扱説明書「警告灯・表示灯」）

エンジン警告灯が消えない原因

エンジン形のマークは、エンジンやその制御系の状態を知らせます。電源投入時に自己診断のため点灯すること自体は、故障ではありません。

問題は、始動後も消えない、走行中に新しく点く、消えても繰り返し点くといった場合です。センサーや配線、電源、燃料・点火制御など、確認すべき範囲は広く、ランプだけで故障部品を特定することはできません。

点灯と同時に、エンジンが大きく振動する、加速しない、異音が出る、焦げ臭いといった症状があれば、走行を中止します。異常な反応を確かめようとしてアクセルを開けるのは避けてください。

体感できる変化がなくても、通常のツーリングを続けてよい保証にはなりません。安全な場所で表示を記録し、車種・年式・症状を伝えて点検と移動方法を決めましょう。

「点灯なら軽症、点滅なら重症」と全車共通で判断するのも不適切です。メーターの表示方式によって意味が異なるため、点滅の有無だけでなく、画面のメッセージまで一緒に残すと役立ちます。

ABSの点滅が正常な場合

ABSは、ブレーキ操作時に車輪がロックしそうになると制動を調整する装置です。対象車には、電源投入後から発進直後までABSランプが点滅する仕様があります。

メーカーの取扱説明書には、自己診断中の点滅が約5km/hを超えると消える仕様が示されています。ただし、この速度をすべての年式・車種に共通する条件として扱わないでください。

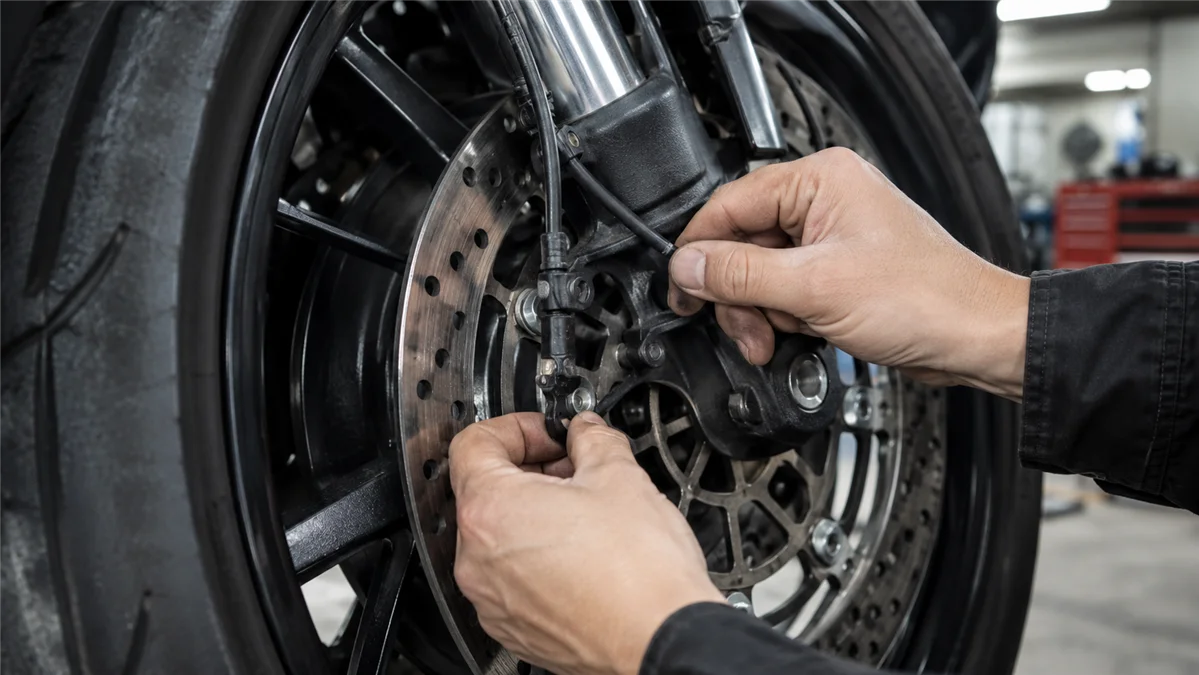

該当する仕様で、所定の速度を超えても点滅が続く場合や、点灯したままの場合は、ABSが正常に働いていない状態です。通常のブレーキが作動していても、急制動時などに車輪がロックする可能性があります。

ここで「ブレーキは効くから問題ない」と考えるのは禁物。急ブレーキをかけてABSを試すのではなく、安全に停車し、点検を手配しましょう。ブレーキの感触や効きにも異常がある場合は自走を避けます。

ブレーキランプが点かない、消えないといった症状は、ブレーキスイッチが原因のこともあります。仕組みと故障の見分け方は、ハーレーのブレーキスイッチの故障症状と交換の目安で解説しています。

バッテリーと鍵マークの意味

バッテリー形の警告灯は、単純な「バッテリー交換のお知らせ」ではありません。充電不足だけでなく、過充電を知らせる場合もあります。

発電側、電圧を調整するレギュレーター、配線や接続部、バッテリー本体など、電気の流れを順に調べる必要があります。新品のバッテリーに交換しても、充電系統の不具合が残れば再発する可能性があります。

走行中の点灯に加えて、ライトの明るさが変わる、メーターが不安定になる、始動できなくなるといった症状があれば、そのまま目的地を目指さないでください。充電されない状態では、途中でエンジンが止まるおそれもあります。

充電系統を詳しく知りたい場合は、ハーレーのレギュレーター故障症状と見分け方も参考になります。

一方、鍵形や赤いセキュリティランプは、盗難防止装置の状態を示します。警戒中の点滅は正常な場合がありますが、解除後も点灯し続ける場合は、電装系の異常を示す仕様があります。

「鍵の表示だからキーフォブの電池切れ」と決めつけず、始動できるか、警戒を解除できるか、別のメッセージが出ているかまで確認しましょう。

燃料と空気圧の警告を見分ける

給油機のマークは、通常は燃料が少なくなったことを知らせます。点灯する残量は車種ごとに違うため、「点いてから必ず何十km走れる」とは考えず、早めに給油してください。

十分に給油しても消えない、点滅が続く場合には、燃料残量の検出系統などを調べる必要があります。給油した量と表示の変化を記録しておくと、原因を探す手掛かりになります。

タイヤ空気圧監視装置のTPMSを備える車両では、空気圧低下と装置自体の異常で表示が変わる場合があります。どちらも、見た目だけでタイヤが正常と判断しないことが大切です。

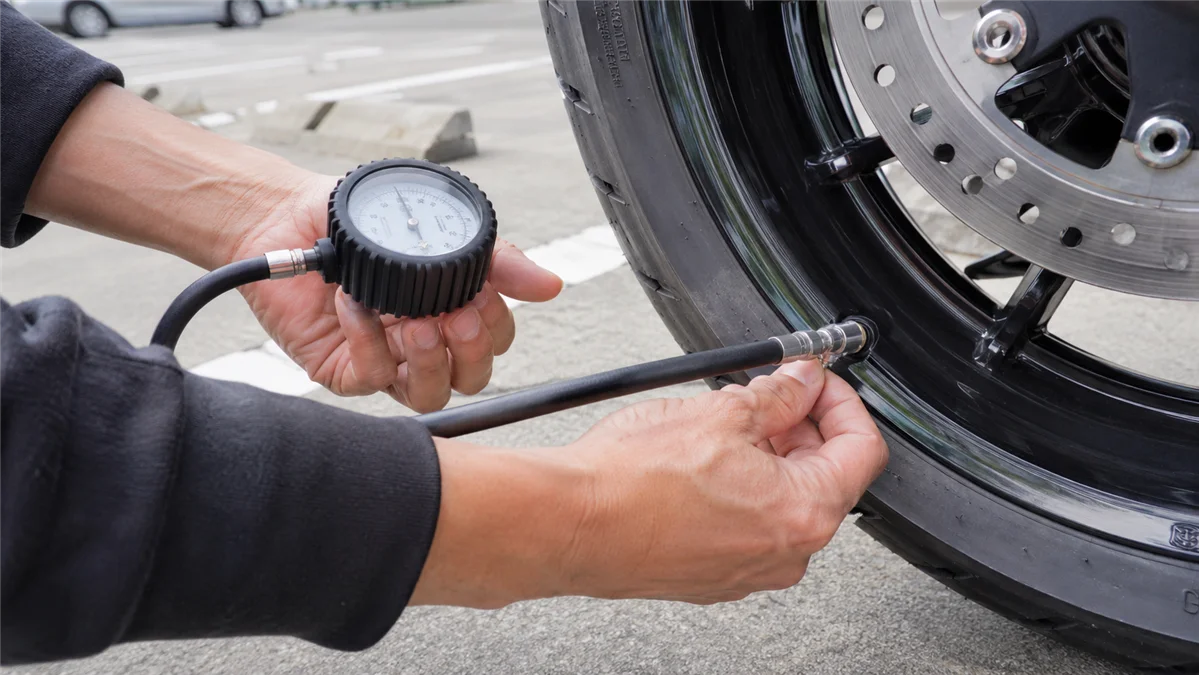

安全に停車し、前後タイヤの空気圧を空気圧計で測ります。著しい低下、タイヤの損傷、短時間での再低下があるときは、補充して走り続けず搬送を手配しましょう。車載表示は即時に更新されない場合があるため、空気を入れる際の測定器代わりにはしません。

また、トラクションコントロールの表示は、制御介入中の点滅や、機能をオフにした際の点灯という場合があります。故障表示との組み合わせも見る必要があり、点いているだけで不具合とは限りません。

（出典：Harley-Davidson「2022年オーナーズマニュアル」）

ハーレーの警告灯一覧と点灯時の対処法

警告灯の意味が分かったら、次は対応です。ランプを消す操作よりも、車両の状態を確かめ、必要な点検につなげることを優先しましょう。

走行中に点いたときの確認手順

最初に行うのは、メーターの撮影ではなく周囲の安全確認です。急停止や急な進路変更を避け、安全に停車できる場所へ移動してください。

油圧・水温の警告、異音、煙、焦げ臭さ、急な出力低下などがある場合は、停車後にエンジンを止めます。ブレーキやタイヤに異常がある場合も、その場での確認を優先し、無理に走行を続けないでください。

安全が確保できてから、ランプの種類、点灯・点滅、メッセージを確認します。再始動しなければ画面を確認できない場合は、記録のためだけにエンジンをかけ直す必要はありません。

この情報があれば、単に「ランプが点いた」と伝えるより、点検の入口を絞りやすくなります。搬送を依頼する際は、現在地と車両を積み込める場所かどうかも伝えておきましょう。

故障コードの読み方と注意点

故障コードは、車両が検出した異常を文字や数字で記録したものです。DTCと呼ばれ、原因を調べるための手掛かりになります。

ただし、コードは交換する部品をそのまま指定するものではありません。センサーに関するコードでも、センサー本体だけでなく、配線、接続部、電源などが原因の場合があります。

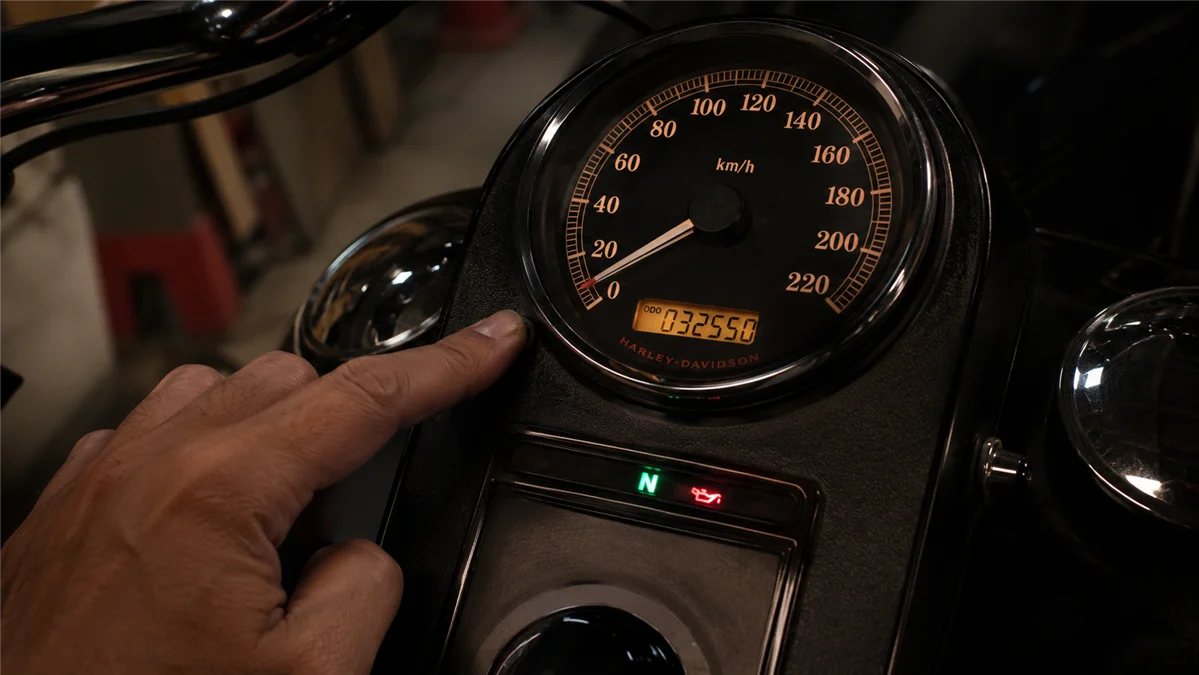

メーター操作でコードを確認できる車両もありますが、診断画面への入り方や表示できる項目は年式によって異なります。旧型で使えるボタン操作を、そのまま新しい液晶メーター車へ当てはめることはできません。

確認する場合は、該当するモデル年の手順に従い、表示されたコード全体を写真で残してください。英数字の一部や末尾を省くと、別の情報として扱われる可能性があります。制御装置名も表示される場合は、一緒に記録します。

検索して意味を調べる際も、車種・年式が一致しているかが重要です。例えば「P1608」という文字列を見つけても、対応する資料や追加情報を確認せず、一つの部品の故障と断定するのは避けましょう。

現在発生中の異常と、過去の異常の履歴を分けて扱う必要もあります。記録されていることと、今も同じ故障が続いていることは、必ずしも同じではありません。

リセットする前に残す情報

エラーコードの消去やバッテリー端子の取り外しは、原因の修理とは別の作業です。ランプが消えたとしても、配線の接触不良などが残っていれば再発する可能性があります。

また、先に消去してしまうと、診断に役立つ履歴や発生状況を失う場合があります。点検を依頼する予定があるなら、操作を増やさず、そのままの状態を伝えるほうが役立つこともあります。

消去を検討する前に、コード、表示、発生時の状況、最近行った整備を記録してください。コードの保存と症状の記録が済んでいても、原因が分からないまま消去を繰り返すのは避けます。

「一度消して、また点いたら考える」という対応では、走行中に同じ不具合が起きる可能性を残します。特に油圧、水温、制動、タイヤに関わる警告は、表示を消す操作より原因の確認が先です。

点検費用と修理を依頼する準備

警告灯が同じでも、診断だけで済む場合と、配線修理や部品交換が必要な場合では費用が変わります。そのため、「エンジン警告灯なら何円」と一律に示すことはできません。

見積もりでは、診断料、部品代、作業工賃、搬送費を分けて確認すると、何に費用がかかるのか分かりやすくなります。追加の分解点検が必要になった場合に、どの段階で連絡をもらえるかも決めておくと安心です。

依頼時には、警告が出る前後に交換した部品や、追加した電装品の情報も伝えてください。取り付けた時期と発生時期が近いことは手掛かりになりますが、それだけで原因が確定するわけではありません。

修理費が大きくなり、以前から乗り換えを考えていた場合は、修理見積もりと現在の状態でのバイク買取査定を比べる方法もあります。ただし、警告灯が点いたことだけを理由に、すぐ手放す必要はありません。

査定を受ける際は、警告の内容や診断結果を伝えましょう。表示を消して不具合を隠すのではなく、状態を共有したうえで比較することが大切です。

警告灯に関するよくある質問

Q1. エンジン警告灯が点いたまま走っても大丈夫ですか？

A. ランプだけでは走行可能と判断できません。安全に停車して表示と症状を確認してください。異音、振動、出力低下、焦げ臭さなどがある場合はエンジンを止め、搬送を手配します。症状がなくても点灯が続くなら、通常の走行を続けず、点検と移動方法を確認しましょう。

Q2. 始動前にオイルのマークが点くのは故障ですか？

A. 電源投入後、エンジンを始動するまで油圧警告灯が点く仕様では正常です。一方、エンジン作動中も消えない、走行中に点灯する場合は対応が必要です。安全に停車してエンジンを止め、オイル量と不具合の原因を確認してください。

Q3. ABSランプが発進するまで点滅するのは正常ですか？

A. 自己診断のため、発進後に所定の速度へ達するまで点滅する仕様があります。その条件を満たして消えるなら通常の作動です。走行後も点滅が続く、または点灯したままならABSの異常が疑われます。急ブレーキで試さず、点検を手配してください。

Q4. 駐車中に赤いランプが点滅していても問題ありませんか？

A. セキュリティランプであれば、盗難防止装置の警戒状態を示す正常な点滅の場合があります。ただし、赤いランプがすべて同じ意味ではありません。表示位置とマークを確認し、解除後も点灯が続く場合は電装系の異常表示と区別してください。

Q5. バッテリーを外せば警告灯を消せますか？

A. バッテリーの取り外しは、警告灯を確実に消す共通手順ではありません。故障の原因も直らず、診断に役立つ情報を失う場合があります。先に表示やコード、発生状況を記録し、原因を確認したうえで車両に合った手順を使ってください。

ハーレーの警告灯一覧のまとめ

ハーレーの警告灯は、色だけでなく、マークと点灯する場面を組み合わせて読むことが大切です。始動前の表示と走行中の警告を区別できれば、必要な対応も見えてきます。

• 油圧や水温の異常は、安全な停車とエンジン停止を優先する
• エンジン警告灯は、表示だけで原因や走行可否を決めない
• ABSの始動時点滅は、自己診断による正常表示の場合がある
• 充電警告灯は、バッテリー以外の充電系統も点検する
• セキュリティランプは、警戒中と解除後で意味を分ける
• 故障コードは消去する前に記録し、診断の手掛かりにする

私が大切にしたいのは、ランプを消すことより、何を知らせているのかを確かめることです。普段の表示を知り、いつもと違うときは症状を残す。その積み重ねが、愛車の不具合を早く見つける助けになります。
